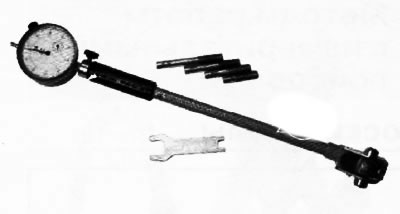

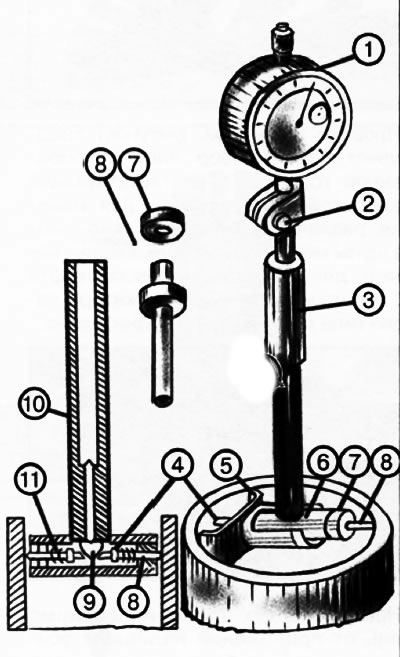

1. Индикатор часового типа.
2. Винт.
3. Рукоять.
4. Движок.
5. Центрирующий мостик.
6. Тройник.
7. Гайка.
8. Измерительный стержень.
9. Грибок.
10. Стержень.
11. Спиральная пружина.
Прибор имеет направляющую втулку (5), в верхней части которой установлен индикатор часового типа (1), закрепленный винтом (2). Внутри втулки находится длинный стержень, который соприкасается с коротким стержнем (10), упирающимся в грибок (9) тройника (6) головки нутромера. В тройнике расположены движок (4) и сменный измерительный стержень (8), закрепленный в тройнике гайкой (7). Со стороны подвижного штифта на тройнике насажен центрирующий мостик 5, служащий для установки головки индикатора по диаметру отверстия. При измерении отверстий движок (4) со спиральной пружиной (11) давит на грибок (9) и через стержень (10) передает движение на длинный стержень к индикатору.
По перемещению стрелки индикатора определяют отклонение размера. Перед измерением нутромер устанавливают на номинальный размер по кольцу или блоку плиток.
Индикаторные нутромеры выпускают с пределами измерений: 6-10; 10-18; 18-35; 35-50; 50-100; 100- 160; 160-250; 250-450 мм. Для измерения к нутромеру прилагают сменные шайбы и стержни, отличающиеся друг от друга на 1 или 5 мм (в зависимости от предела измерений). Шайбы устанавливают в отверстие тройника головки.
