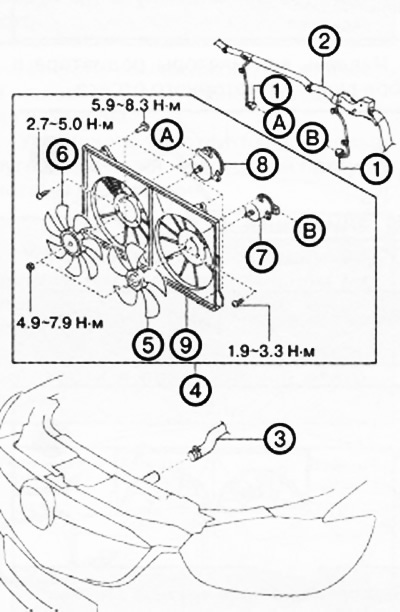

1. Разъемы моторов вентиляторов радиатора.
2. Жгут проводов.
3. Верхний шланг радиатора.
4. Вентиляторы радиатора в сборе.
5. Вентилятор радиатора №1.
6. Вентилятор радиатора №2.
7. Мотор вентилятора радиатора №1.
8. Мотор вентилятора радиатора №2.
9. Кожух радиатора.
Внимание. Соблюдая меры безопасности при работе с системой охлаждения двигателя.
1. Отсоединить отрицательную клемму аккумуляторной батареи.
2. Слить охлаждающую жидкость двигателя.
3. Снять декоративную крышку двигателя.
4. Снять воздушный фильтр с шлангами и воздухозаборником.
5. Снять расширительный бачок системы охлаждения.
6. Отсоединить разъемы вентиляторов радиатора.
7. Снять жгут проводов вентиляторов радиатора.

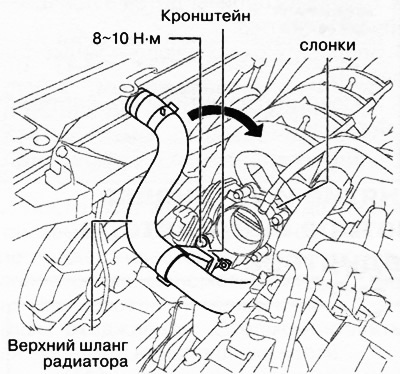

8. Снять показанный на рисунке кронштейн с корпуса дроссельной заслонки и убрать верхний шланг радиатора в сторону.

9. Извлечь вентиляторы радиатора в сборе вверх из моторного отсека.

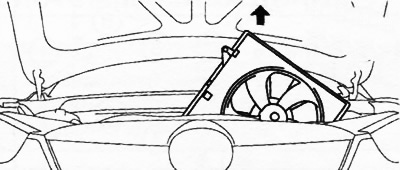

Версии с бензиновыми двигателями

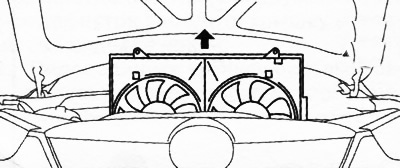

Версии с дизельными двигателями
10. Снять крыльчатку вентилятора №1 или №2.
11. Снять нужный мотор вентилятора радиатора с кожуха вентиляторов.
12. Установка производится в порядке, обратном снятию.
13. Заправить охлаждающую жидкость в систему.
14. Проверить герметичность системы охлаждения.
