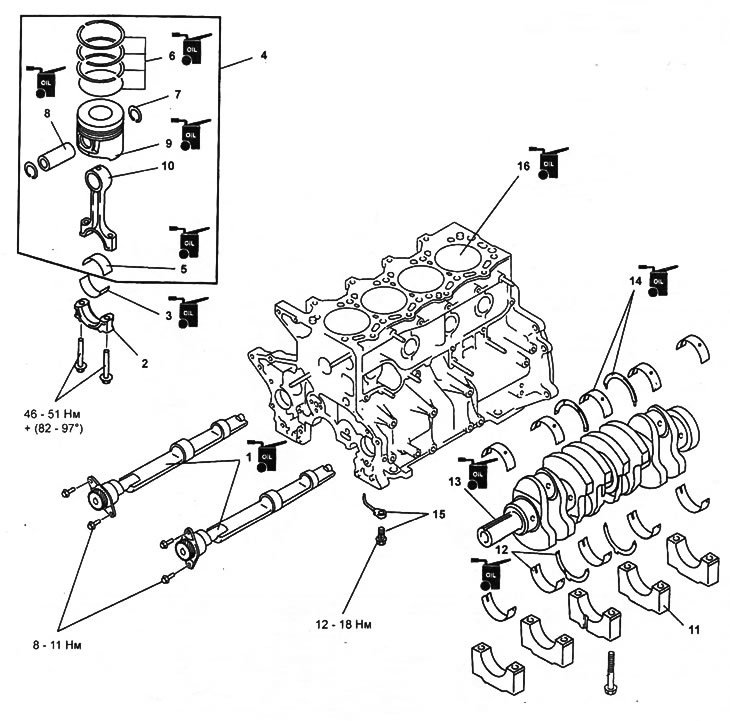

Разборка и сборка блока цилиндров.
1 - балансирные валы,
2 - крышка нижней головки шатуна,
3 - нижний вкладыш шатунного подшипника,
4 - шатунно-поршневая группа в сборе,
5 - верхний вкладыш шатунного подшипника,
6 - поршневые кольца,
7 - стопорное кольцо,
8 - поршневой палец,
9 - поршень,
10 - шатун,
11 - крышки коренных подшипников,
12 - нижние вкладыши коренных подшипников и упорные полукольца,
13 - коленчатый вал,
14 - верхние вкладыши коренных подшипников и упорные полукольца,
15 - перепускной болт и масляная форсунка,
16 - блок цилиндров.
2. Установка деталей при сборке производится в последовательности, обратной снятию.
Примечание по снятию крышек коренных подшипников

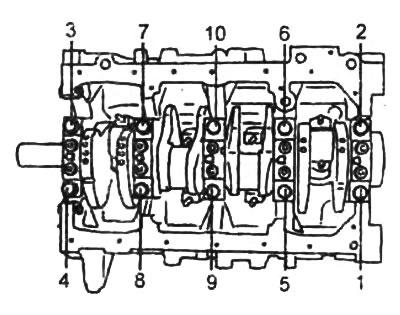

Отверните болты крепления крышек коренных подшипников в два или три прохода, в последовательности, указанной на рисунке.
