Оглавление: Снятие, осмотр и установка ⇓ Регулировка ⇓
Снятие, осмотр и установка
1. Снимите клапанные крышки (см. Главу 3).
2. Ослабьте болт опоры, поверните коромысло в сторону и извлеките толкатель (см. иллюстрацию).
4.2. Ослабьте болт (стрелка), поверните коромысло в бок и снимите толкатель
3. Если Вы снимаете несколько толкателей, храните их в картонной коробке, поделенной на ячейки (см. иллюстрацию) так, чтобы их можно было установить на прежние места.

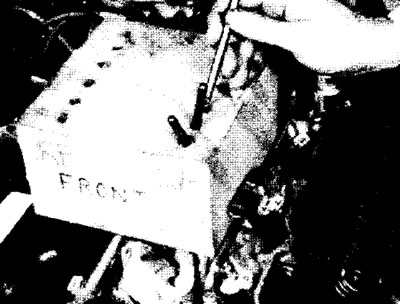

4.3. Картонная коробка для хранения толкателей
4. Если Вы собираетесь снимать все коромысла, отметьте их таким образом, чтобы не перепутать местами при установке!
5. Очистите и проверьте состояние всех компонентов. Износ часто происходит в точках, которыми толкатели касаются коромысла (см. иллюстрацию). Замените изношенные детали.

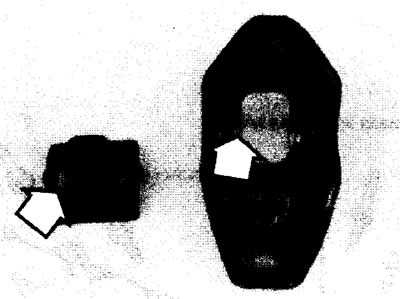

4.5. Проверьте состояние коромысла и опоры (стрелки)
6. Перед установкой нанесите молибденовую смазку или моторное масло на опоры и концы коромысел.
7. Перед установкой толкателя убедитесь в том, что он полностью опустился. При необходимости проверните коленвал.
8. Зажмите болт коромысла моментом затяжки, указанным в Спецификациях.
9. Если были заменены какие-либо компоненты, проверьте регулировку клапана, как описано ниже.
10. Установите клапанные крышки (см. Главу 3).
Регулировка
Примечание: Регулировка необходима только в том случае, если были заменены компоненты клапана или клапаны были притерты к седлам.
11. Установите поршень №1 в верхнюю мертвую точку (ВМТ) на ходе сжатия (см. Раздел 2С). Это - положение 1 (см. иллюстрацию).

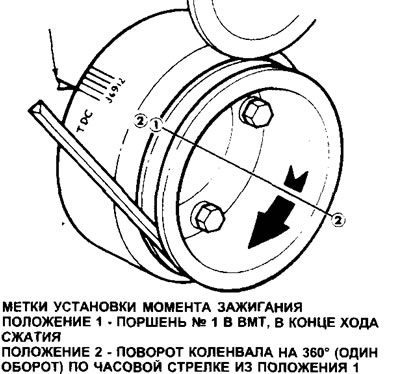

4.11. Расположение коленвала для проверки зазора клапанов
12. В этом положении Вы можете проверить следующие клапаны:
- Впускные - 1, 3 и 6
- Выпускные - 1, 2 и 4
Примечание: Расположение впускного (I) и выпускного (Е) клапанов, от приводного ремня, следующие:
- Передний блок цилиндров — I-E-I-E-I-E
- Задний блок цилиндров — E-I-E-I-E-I
13. Используя инструмент Т70Р-6513-А или аналогичный (см. иллюстрацию), надавите на коромысло так, чтобы толкатель опустился полностью вниз. Проверьте щупом зазор между штоком клапана и коромыслом. Сравните его со Спецификациями в этом Разделе. Повторите эту процедуру для каждого клапана.
4.13. Проверка зазора клапанов
14. Поверните коленвал и проверьте следующие клапаны:
- Впускные - 2, 4 и 5
- Выпускные - 3, 5 и 6
Если зазоры в пределах спецификаций, установите клапанные крышки на место.
15. Если зазор мал, установите более короткий толкатель; если большой - более длинный толкатель.
