Предупреждение: Сбросьте давление в топливной системе (см. Раздел 4).
1. Слейте охлаждающую жидкость, отсоедините отрицательный провод от аккумулятора (см. Раздел 1).
2. Открутите гайку трубки от клапана системы рециркуляции выхлопного газа (если имеется). Снимите верхний впускной коллектор и корпус дросселя (см. Раздел 4).
3. Пометьте и разъедините всю электропроводку, вакуумные шланги и шланги системы охлаждения от впускного коллектора.
4. Отсоедините топливные магистрали и крышку (см. Раздел 4).
Примечание: Инжекторы и топливные магистрали можно удалить вместе с впускным коллектором.
5. Снимите распределитель и катушку зажигания с кронштейном, как описано в Разделе 5, и удалите толкатели (см. Главу 4).
6. Открутите монтажные болты/шпильки впускного коллектора.
7. Снимите впускной коллектор.
8. Удалите остатки прокладки (см. иллюстрацию).

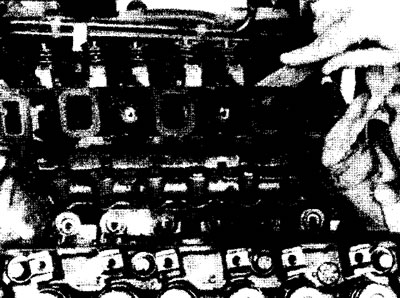

6.8. Снимите прокладку впускного коллектора
9. Перед сборкой смажьте все болты и шпильки.
10. Нанесите герметик (Форд D6AZ-19562) в каждый угол, где головка прилегает к блоку цилиндров (см. иллюстрацию).

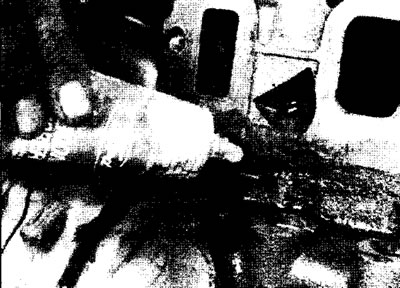

6.10. Перед установкой новых прокладок нанесите герметик в четыре угла
11. Закрепите новые прокладки и уплотнения на двигателе (герметик Форд D7AZ-19B508-A или эквивалентный). Убедитесь в том, что установочные штифты размещены правильно (см. иллюстрации).

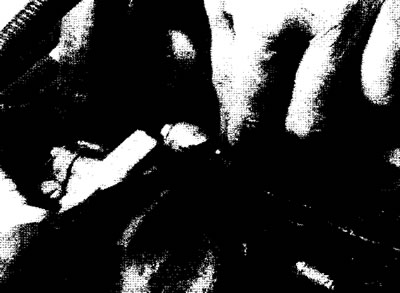

6.11а. Торцевые уплотнения имеют установочные штифты, которые нужно вставить в отверстия

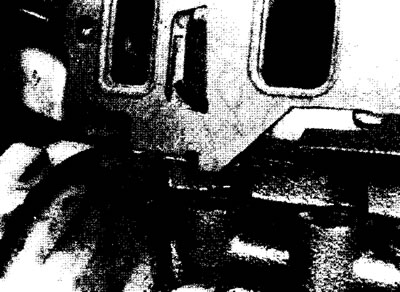

6.11b. Штыри блокирования должны войти в прокладку
Примечание: Сборку необходимо провести в течение нескольких минут. Не допускайте высыхания герметика.
12. Установите нижний коллектор. Убедитесь в том, что прокладки не сместились. Установите болты и шпильки на прежние места.
13. Зажмите болты/шпильки в указанной последовательности (см. иллюстрацию) моментом затяжки, данным в Спецификациях.

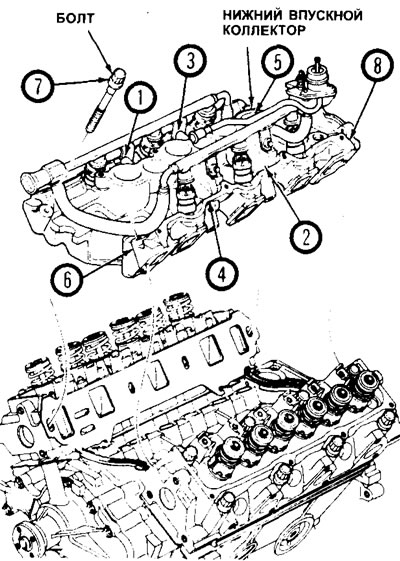

6.13. Последовательность затяжки болтов крепления впускного коллектора
14. Установите все оставшиеся части в обратном снятию порядке.
15. Заполните систему охлаждения, запустите двигатель. Проверьте угол опережения зажигания.
16. Запустите двигатель, проверьте его на утечки топлива, вакуума и охлаждающей жидкости.
