Ea. Схема включения выключателя освещения приборов
Главная
Мазда Фамилия
BF
(1985-1989)
Электрооборудование
Электрические схемы
0

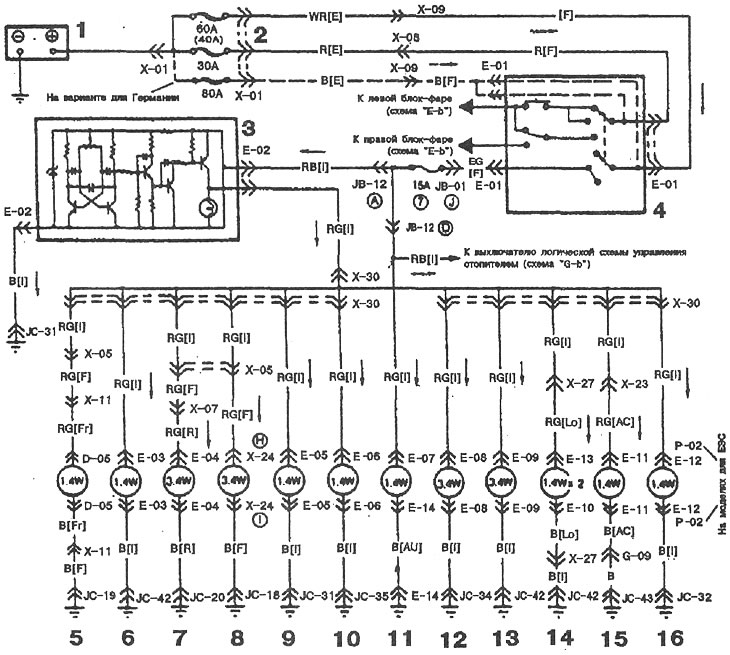

Схема включения выключателя освещения приборов.
1 - Аккумуляторная батарея; 2 - Главный предохранитель; 3 - Выключатель осветительных приборов приборов; 4 - Комбинированный переключатель; 5 - Лампа подсветки выключателя регулировки жесткости подвески; 6 - Контрольная лампа ближнего света фар; 7 - лампа подсветки кулисы рычага селектора (резервная контрольная лампа): 8 - лампа освещения тахометра; 9 - Лампа подсветки выключателя обогрева заднего стекла (на моделях для ЕЭС); 10 - Лампа освещения часов; 11 - Лампа подсветки радиоприемника; 12 - Лампа подсветки прикуривателя; 13 - Табло подсветки рычагов отопителя; 14 - Лампа подсветки блока логического управления отопителем; 15 - Контрольная лампа кондиционера; 16 - Контрольная лампа незастегнутого ремня безопасности (или контрольная лампа программного регулятора скорости движения).
Примечание: [ ] - на варианте для Германии; ( ) - на базовой модели; * - не используется.
