Снятие и установка модуля подушки безопасности водителя (Mazda CX-5 KE)

Внимание. При выполнении работ, связанных с компонентами системы подушек безопасности, соблюдать все необходимые меры предосторожности и технику безопасности (см. раздел в начале главы).

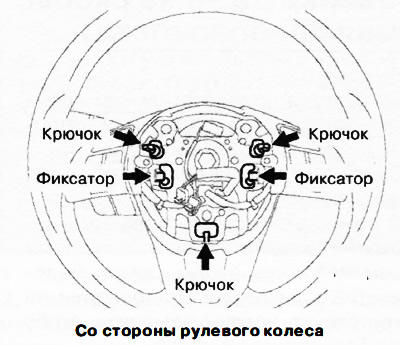

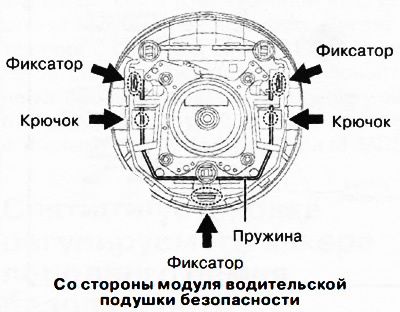

Примечание: Модуль водительской подушки безопасности установлен в рулевое колесо посредством зацепления фиксаторами.

Снятие

Примечание: Если зажигание выключается (двигатель выключен или включен) при открытой водительской двери, блокировка рулевого колеса может быть временно освобождена.

1. Выключить зажигание.

2. Отсоединить отрицательную клемму аккумуляторной батареи и подождать не менее одной минуты.

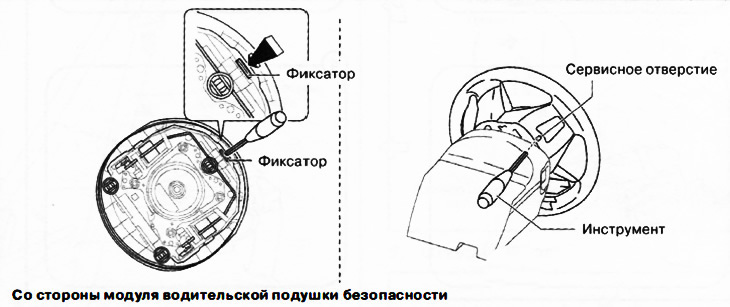

3. Повернуть рулевое колесо в указанное на рисунке положение и, вставив подходящий инструмент (например, отвертку TORX Т30 диаметром 6 мм) через сервисное отверстие, отжать и отцепить фиксатор.

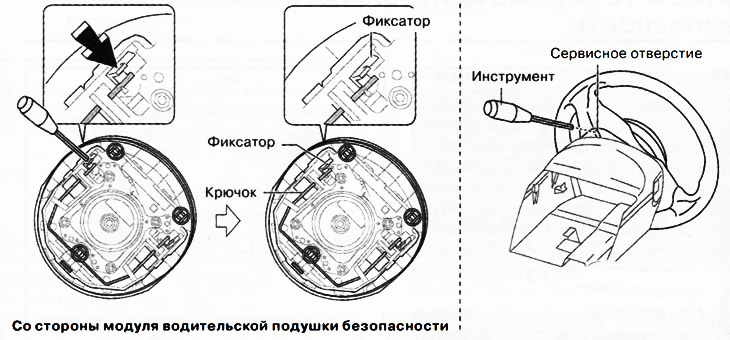

4. Повернуть рулевое колесо в указанное на рисунке положение и, вставив подходящий инструмент через сервисное отверстие, нажать на область фиксатора, указанную на рисунке стрелкой, чтобы отцепить фиксатор и крючок.

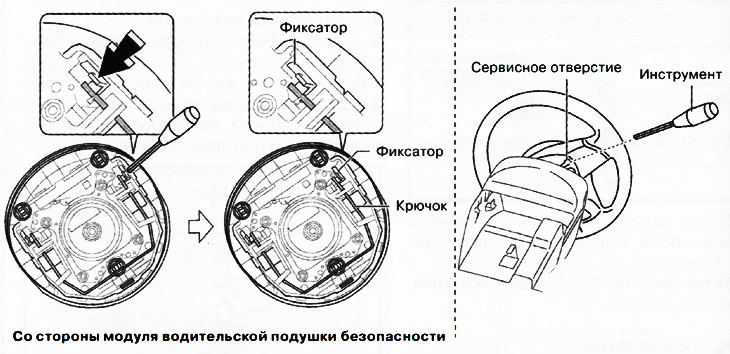

5. Повернуть рулевое колесо в указанное на рисунке положение и, вставив инструмент через сервисное отверстие, нажать на область фиксатора, указанную на рисунке стрелкой, чтобы отцепить фиксатор и крючок (модуль водительской подушки безопасности должен отцепиться от рулевого колеса).

Внимание. При отсоединении модуля водительской подушки безопасности поддерживать его рукой. В противном случае модуль подушки безопасности может выпасть и повредиться.

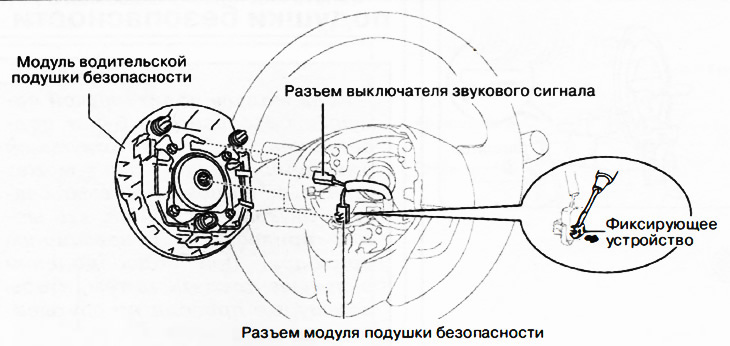

6. С помощью плоской отвертки осторожно поддеть фиксирующее устройство, но не снимать.



7. Отсоединить разъем модуля подушки безопасности.

8. Отсоединить разъем выключателя звукового сигнала.

9. Снять модуль водительской подушки безопасности.

Установка

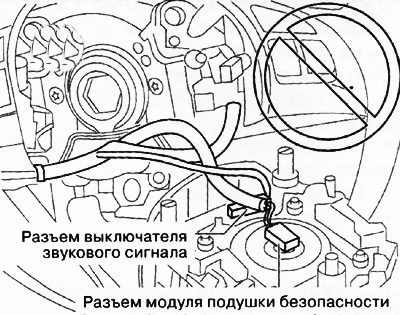

Внимание. Если модуль водительской подушки безопасности будет подсоединен к соответствующей электропроводке, она может спутаться с проводкой выключателя звукового сигнала, что может привести к повреждению проводов. При подсоединении разъемов следить за тем, чтобы различные провода не спутывались друг с другом.

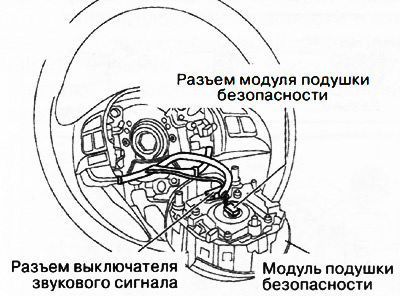

1. Повернуть верхнюю сторону модуля водительской подушки безопасности в сторону рулевого колеса и подсоединить показанные на рисунке разъемы.



2. Подсоединить разъем модуля подушки безопасности.

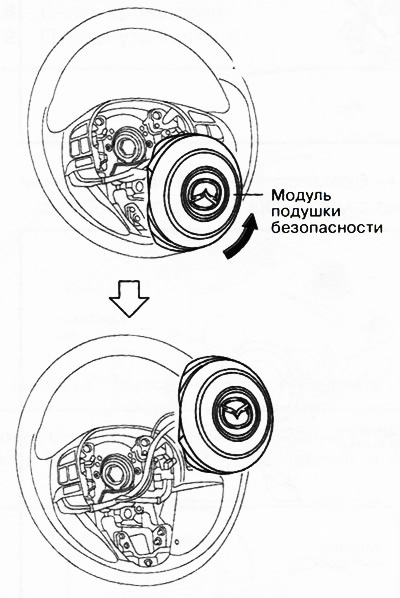

3. Перевернуть модуль водительской подушки безопасности на 180 градусов.

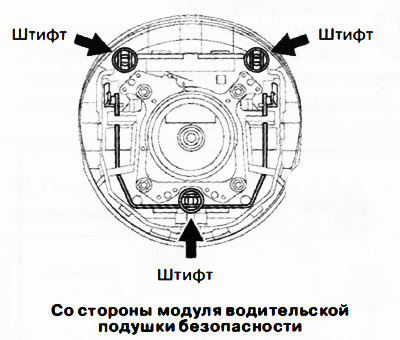

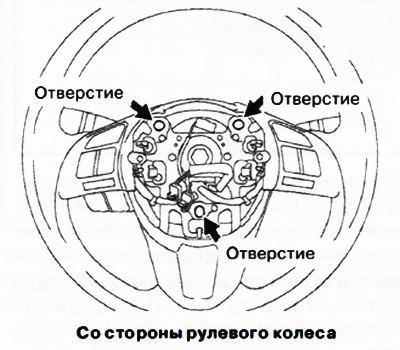

4. Совместить штифты модуля водительской подушки безопасности с отверстиями рулевого колеса.


5. Вжать штифты модуля водительской подушки безопасности до щелчка.

6. Убедиться в том, что быстросъемный разъем надежно зафиксирован, слегка потянув модуль водительской подушки безопасности.



7. Включить зажигание (двигатель выключен или включен).

Данные предоставлены сайтом Mazbook.ru

8. Убедиться в том, что индикатор системы подушек безопасности мигает в течение 6 секунд и гаснет. Если индикатор системы подушек безопасности не загорается, выполнить проверку системы посредством бортовой самодиагностики с помощью прибора M-MDS.
