Внимание. Если модуль водительской подушки безопасности будет подсоединен к соответствующей электропроводке, она может спутаться с проводкой выключателя звукового сигнала, что может привести к повреждению проводов. При подсоединении разъемов следить за тем, чтобы различные провода не спутывались друг с другом.
Примечание:
- В случае замены модуля пассажирской подушки безопасности после её срабатывания необходимо заменить её вместе с центральным жгутом проводом.

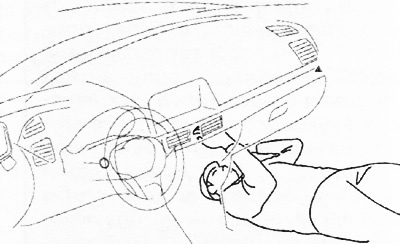

- При снятии модуля пассажирской подушки безопасности выполнять работу из показанного на рисунке положения.
1. Выключить зажигание.
2. Отсоединить отрицательную клемму аккумуляторной батареи и подождать не меньше одной минуты.
3. Снять следующие части:
- Накладку переднего порога со стороны пассажира.
- Переднюю боковую облицовку со стороны пассажира.
- Перчаточный ящик.
- Декоративную панель.
- Нижнее покрытие приборной панели.
- Нижнюю панель со стороны пассажира.
- Передний воздуховод отопителя со стороны пассажира.
- Вентиляционный блок.

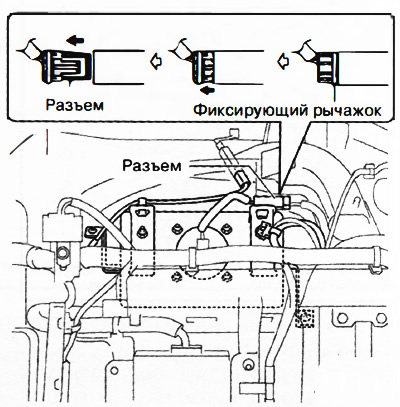

4. Отсоединить разъем.
5. Удалить зажимы А.

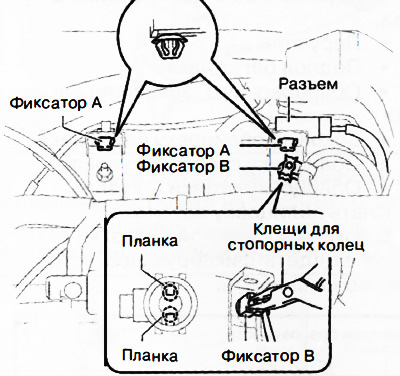

6. Удалить зажимы В, разжав планки наружу с помощью клещей для стопорных колец.

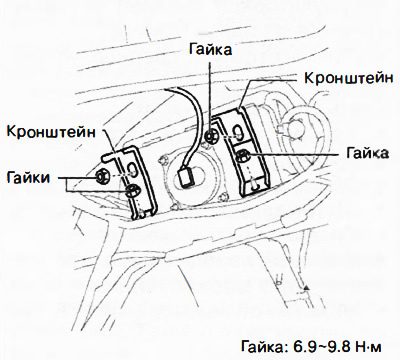

7. Отвернуть гайки.
8. Снять кронштейн.

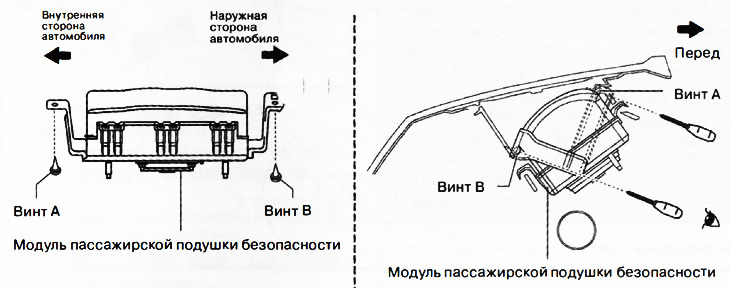

9. Отвернуть винты А и В.

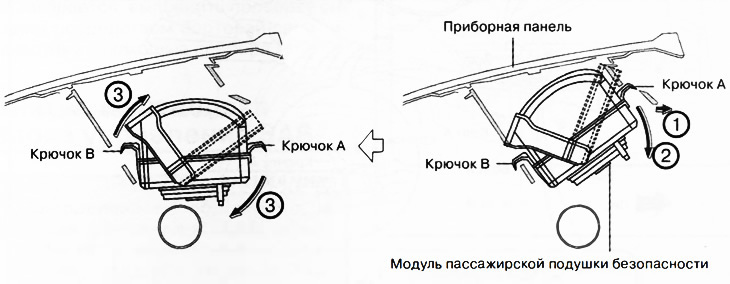

10. Потянуть модуль пассажирской подушки безопасности в направлении стрелки (2) и снять крючки А с приборной панели, прижимая приборную панель в направлении стрелки (1).
Оригинальный материал на сайте (MAZBOOK.ru)
11. Переместить модуль пассажирской подушки безопасности в направлении стрелки (3) и отсоединить крючки В от приборной панели.

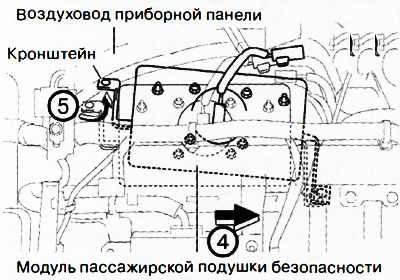

12. Убрать кронштейн модуля пассажирской подушки безопасности в сторону от воздуховода приборной панели (5), сдвинув модуль пассажирской подушки безопасности в направлении стрелки (4).

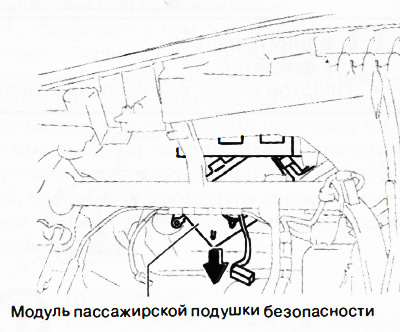

13. Снять модуль пассажирской подушки безопасности.
14. Установка производится в порядке, обратном снятию, с учетом следующего:

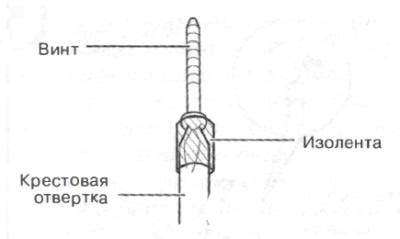

Вставить крестовую отвертку в винт и обмотать изолентой.
Примечание: Винты крепления модуля пассажирской подушки безопасности устанавливаются с обратной стороны приборной панели. Обмотать крестовую отвертку с винтом изолентой, чтобы винт не выпал до затяжки.
Затянуть винт до половины.
Удалить изоленту.
Внимание. Если изолента останется в автомобиле после полной затяжки винта, она может стать причиной возникновения посторонних шумов. Перед полной затяжкой винта необходимо удалить изоленту с отвертки.
Полностью затянуть винт.
15. Включить зажигание (двигатель выключен или включен).
16. Убедиться в том, что индикатор системы подушек безопасности мигает в течение 6 секунд и гаснет. Если индикатор системы подушек безопасности не загорается, выполнить проверку системы посредством бортовой самодиагностики с помощью прибора M-MDS.
