Внимание. В случае необходимости замены поршня или поршневого пальца заменить поршень, поршневой палец и стопорные кольца одним комплектом.

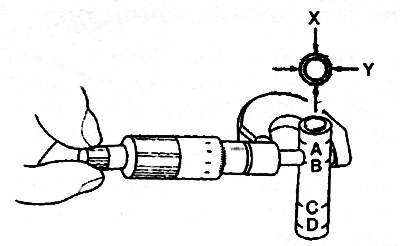

1. С помощью микрометра измерить наружный диаметр поршневого пальца в восьми положениях - в направлениях X и Y в четырех точках (А, В, С и D), как показано на рисунке.
Примечание: Стандартный наружный диаметр поршневого пальца: 20.995-21.000 мм.

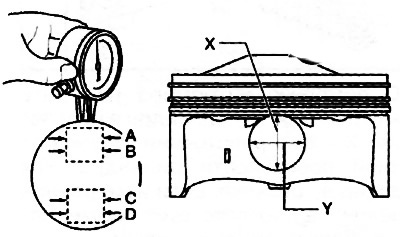

2. С помощью микрометрического нутромера измерить диаметр отверстия под поршневой палец в восьми положениях — в направлениях X и Y в четырех точках (А, В, С и D), как показано на рисунке.
(Статья перепечатана с портала MAZbook.ru)
Примечание: Стандартный диаметр отверстия под поршневой палец: 21.004-21.008 мм.
3. Вычислить величину зазора между поршневым пальцем и отверстием в поршне. Если полученное значение не соответствует норме, заменить поршень или поршневой палец новым.
Примечание: Стандартный зазор между отверстием в поршне и поршневым пальцем: 0.004-0.013 мм.

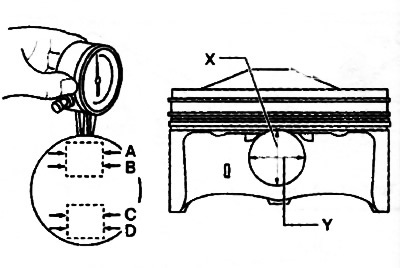

4. С помощью микрометрического нутромера измерить внутренний диаметр отверстия верхней головки шатуна в направлениях X и Y, как показано на рисунке.
Примечание: Стандартный внутренний диаметр отверстия верхней головки шатуна: 21.002-21.013 мм.
5. Вычислить зазор между отверстием верхней головки шатуна и поршневым пальцем. Если полученное значение не соответствует норме, заменить шатун или поршневой палец.
Примечание: Стандартный зазор между отверстием верхней головки шатуна и поршневым пальцем: 0.002-0.018 мм.
