Примечание:

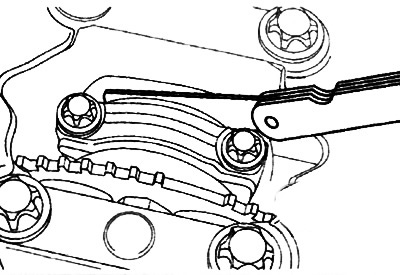

- Стандартный боковой зазор нижней головки шатуна: 0.14-0.36 мм.
- Предельно допустимый боковой зазор нижней головки шатуна: 0.465 мм.
2. Измерить масляный зазор в шатунном подшипнике:

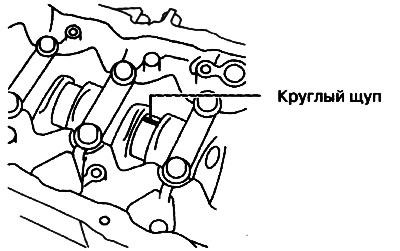

- Поместить отрезок круглого щупа, равный ширине шатунной шейки, параллельно коленчатому валу, не допуская перекрытия масляного отверстия.
- Установить нижний шатунный вкладыш и шатунную крышку.
- Затянуть шатунные болты.
- Снять шатунную крышку.
- Измерить масляный зазор в шатунном подшипнике по наиболее расплющенной части круглого щупа. Если измеренное значение превышает предельно допустимое, заменить шатунные вкладыши или расточить шатунную шейку и использовать шатунные вкладыши ремонтного размера для получения зазора необходимой величины.
Примечание:
- Стандартный масляный зазор в шатунном подшипнике: 0.026-0.052 мм.
- Предельно допустимый масляный зазор в шатунном подшипнике: 0.10 мм.
[Оригинал статьи находится на: mazbook]
Размеры шатунных подшипников:
- Стандартный размер: 1.502-1.519 мм.
- Ремонтный размер +0.25: 1.628-1.631 мм.
- Ремонтный размер +0.50: 1.753-1.765 мм.
