Внимание! При снятии карбюратора может выступить некоторое количество топлива. Пары топлива ядовиты и огнеопасны, поэтому обратить особое внимание на хорошую вентиляцию рабочего места. Избегать попадания топлива на кожу, работать в топливостойких рукавицах. Не работать вблизи открытого огня.
Снятие
1. Отключить кабель массы от батареи.
Внимание! При этом стираются данные из памяти неисправностей двигателя или защитный код радиоприемника. Перед отключением батареи следует прочесть указания в Разделе Снятие и установка батареи.

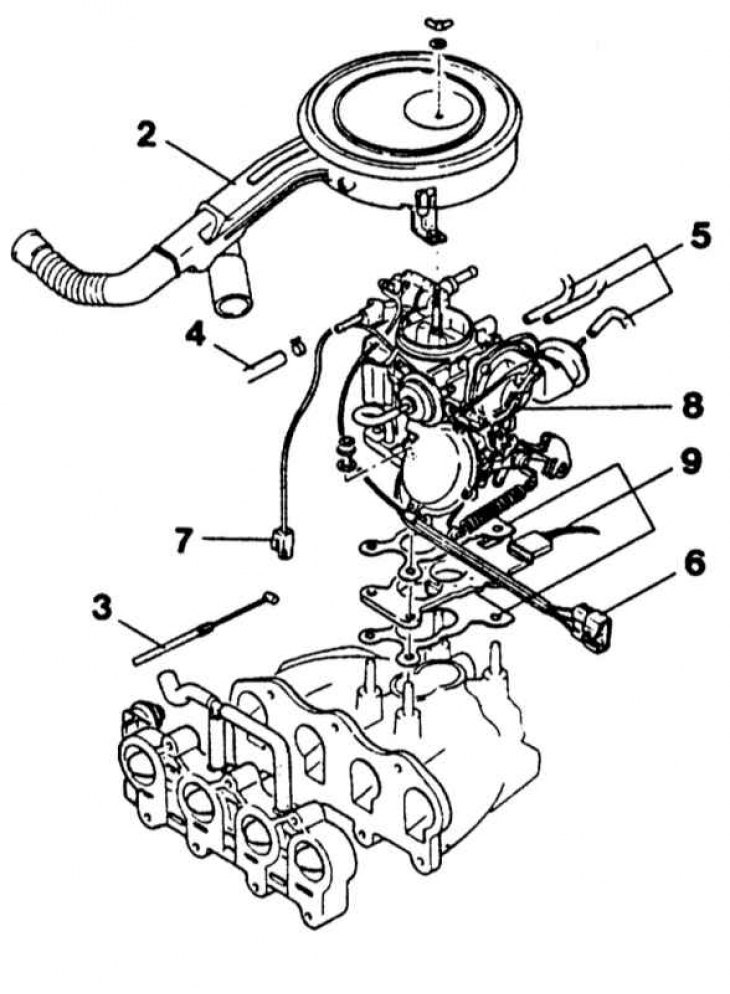

2. Снять воздушный фильтр -2-, см. Главу Система питания, карбюратор, система впрыска топлива, Раздел Снятие и установка воздушного фильтра.
3. Если имеется, отвинтить держатель от воздушного фильтра.
4. Снять привод газа -3-. Предварительно пометить установочное положение оболочки троса на контропоре.
Внимание! Трос газа не должен сгибаться, иначе он лопнет в процессе эксплуатации. Согнутый трос в любом случае заменить.
5. Отсоединить топливопровод -4- и заткнуть его, предварительно ослабив и сдвинув назад хомут. В качестве заглушки может быть использован чистый болт соответствующего диаметра.
6. Отключить вакуумные шланги -5- на корпусе карбюратора и пометить их липкой лентой.
7. Отсоединить электрические соединения -6- и -7- и пометить их липкой лентой.
8. Отвинтить гайку крепления карбюратора и приподнять карбюратор -8-.
9. Снять штекер подогрева.
10. Снять подогреватель -9- и прокладки.
11. Накрыть впускную трубу чистой тряпкой, чтобы туда не могла попасть грязь.
Установка
1. Убрать тряпку, установить карбюратор с новой прокладкой на фланец и привинтить его.
2. Подключить вакуумные шланги согласно маркировке к корпусу карбюратора.
3. Подключить топливный шланг и закрепить хомутом.
4. Установить привод газа и стартовой заслонки. Зажать оболочку троса согласно нанесенной маркировке.
5. Присоединить возвратную пружину рычага дроссельной заслонки.
6. Если имеется, привинтить держатель воздушного фильтра.
7. Установить воздушный фильтр, см. Главу Система питания, карбюратор, система впрыска топлива, Раздел Снятие и установка воздушного фильтра.
8. Подключить кабель массы батареи.
9. Если имеются, установить время на часах и задать защитный код радиоприемника.
10. Проверить холостой ход и содержание СО, при необходимости отрегулировать.
