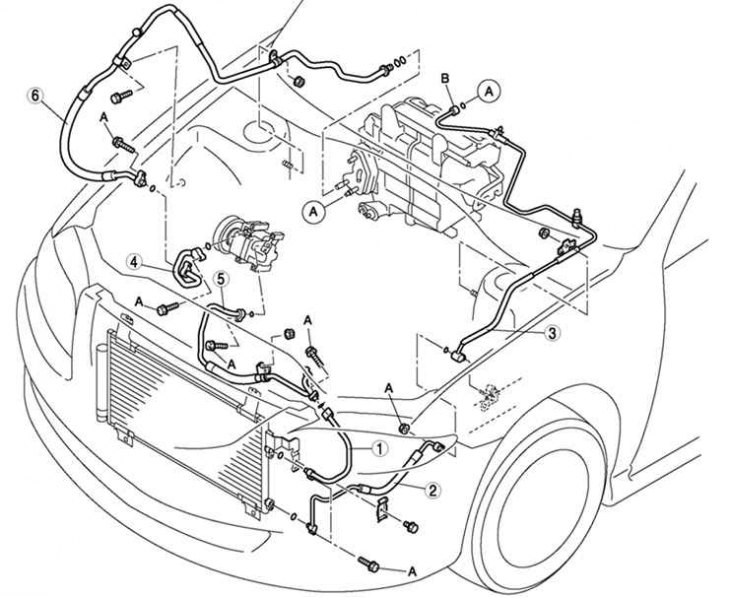

Рис. 8.78. Линия хладагента автомобиля Mazda 3: 1 – трубка охладителя №1; 2 – трубка охладителя №2; 3 – трубка охладителя №3; 4 – трубка охладителя №4; 5 – шланг охладителя (верхний); 6 – шланг охладителя (нижний)
Снятие
Отсоедините отрицательный провод от аккумуляторной батареи.
Разрядите хладагент.
Снимите резервуар гидроусилителя рулевого управления.
Снимите расширительный бачок системы охлаждения
Снимите трос привода дроссельной заслонки.
Снимите кронштейн шланга гидроусилителя рулевого управления.
Снимите в порядке, указанном в таблице. Не допускайте пролива масла из компрессора.
Внимание! При попадании влаги или примесей в контур охлаждения, охлаждая способность контура будет снижена, также будет слышен аномальный шум. Всегда закрывайте пробками открытые фитинги после снятия любых элементов контура охлаждения для предотвращения попадания влаги или примесей в контур.
Разъединение изолирующего стыка

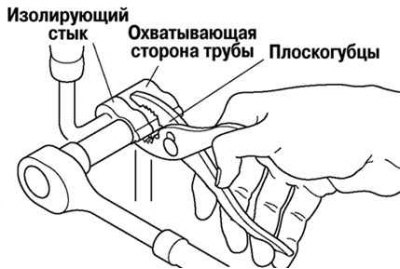

Рис. 8.79. Разъединение труб с изолирующим стыком
Для разъединения труб с изолирующим стыком зажмите охватывающую сторону трубы плоскогубцами или аналогичным инструментом, а затем отверните соединительный болт или гайку (рис. 8.79).

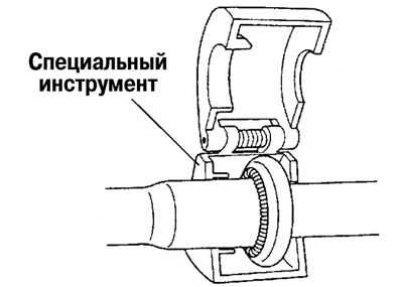

Рис. 8.80. Установка специального приспособления на муфту с пружинным замком
Установите специальное приспособление на муфту с пружинным замком (рис. 8.80).
Вставьте выступающий элемент специального приспособления до упора в обойму, контролируя положение выступающего элемента через смотровое.
Используйте специальное приспособление, чтобы отсоединить охватываемую трубу или шланг от охватывающей части вытягивая охватываемую часть трубки или шланга.

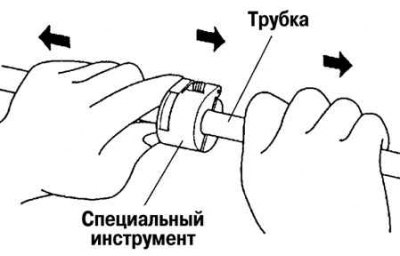

Рис. 8.81. Разединение трубок
Внимание! Охватываемую трубку или шланг можно легко от отсоединить от охватывающей части вытягивая ее при одновременном нажатии на выступающий элемент специального приспособления (рис. 8.81).
Установка
Нанесите компрессорное на уплотнительные кольца и соедините трубки.
Затяните соединения.
Затяните болт соединения изолирующего стыка вручную.
(Первоисточником является веб-сайт: Mazbook.ru)

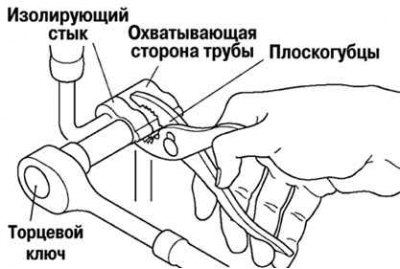

Рис. 8.82. Соединение труб с изолирующим стыком
Для соединения трубок с изолирующим стыком зажмите охватывающую сторону трубки плоскогубцами или аналогичным инструментом, а затем затяните соединительный болт или гайку динамометрическим ключом (рис. 8.82).
Присоедините охватываемую трубку или шланг вкручивая его в охватывающую часть до тех пор, пока пружина на охватываемой трубке не окажется за раструбом охватывающей трубки.
Выполните эксплуатационные испытания контура охлаждения.
Примечание. При замене охватываемой трубки или шланга появление после соединения кольца индикатора указывает на то, что соединение заблокировано.
