Примечание. Звездочка распределительного вала исполнительного механизма изменения фаз газораспределения объединена с самим механизмом, поэтому снимается вместе с узлом.
Снимите цепь привода механизма газораспределени.

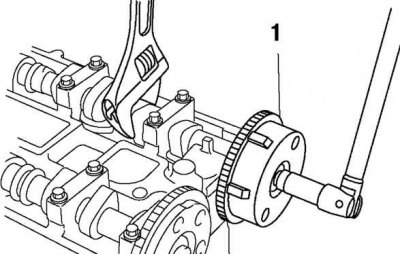

Рис. 2.101. Снятие исполнительного механизма изменения фаз газораспределения: 1 – механизм
Установите гаечный ключ или аналогичный инструмент в шестигранной части распредвала для предотвращения вращения (рис. 2.101).
Снимите механизм.
Для установки проделайте те же операции в порядке, обратном снятию. Момент затяжки болтов исполнительного механизма 69–75 Н·м.
