Для того чтобы уменьшить до минимума шум от подачи воздуха в двигатель, во впускной трубе имеются несколько промежуточных емкостей, так называемых резонаторов. Резонаторы уменьшают величину колебаний воздуха во впускной системе.
Воздух подается через штуцер под левым передним крылом. Там также расположены два первых резонатора.
Снятие
Выключить зажигание.

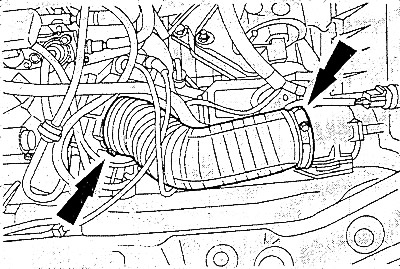

Ослабить хомуты шланга. Отсоединить шланг подачи воздуха от впускной трубы и расходомера воздуха (дизель: от кожуха воздушного фильтра).
Снять узел воздушного фильтра.

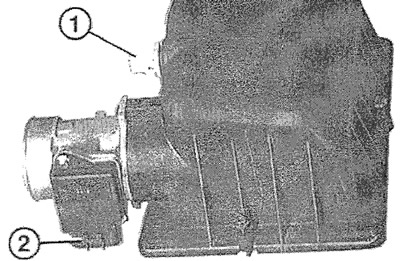

Бензиновые двигатели: снять штекеры датчика температуры поступающего воздуха (1) и расходомера воздуха (2), для чего освободить штекеры путем нажатия боковых кнопок.
Вынуть верхнюю часть корпуса воздушного фильтра.

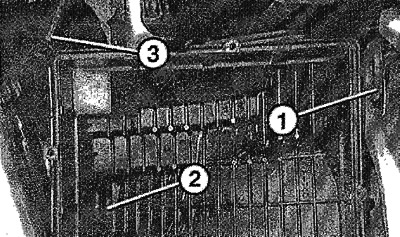

Отцепить резиновое крепление (1) и отсоединить нижнюю часть корпуса воздушного фильтра от резонатора (2). Отсоединить шланг вентиляции картера двигателя (3) от нижней части корпуса воздушного фильтра.
Установка
Установить нижнюю часть корпуса воздушного фильтра, следя за тем, чтобы нижние штифты крепления вошли в резиновые втулки.
Надеть шланг вентиляции картера двигателя, прицепить резиновое крепление к нижней части корпуса воздушного фильтра.
Установить верхнюю часть воздушного фильтра и фильтрующий элемент.
Бензиновые двигатели: надеть штекеры датчика температуры поступающего воздуха и расходомера воздуха.
Надеть шланг подачи воздуха и закрепить его хомутами.
