Замена масляного фильтра (Mazda CX-5 KE)

Внимание.

• Горячий двигатель и моторное масло могут причинить различные ожоги. Необходимо выключить двигатель и подождать, пока он остынет.
• Автомобиль, поднятый на подъемнике, но не зафиксированный стойками безопасности, представляет опасность. Он может соскочить и упасть, став причиной гибели или серьезных травм. Не выполнять работы вокруг или под поднятым автомобилем, который не подпирается стойками безопасности.
• Продолжительный контакт кожи с отработанным моторным маслом может стать причиной рака кожи. Сразу после работы с моторным маслом необходимо тщательно вымыть руки водой с мылом.
• Если моторное масло будет пролито на компоненты выхлопной системы, необходимо немедленно вытереть его. В противном случае, после нагрева выхлопной системы пролитое масло станет причиной появления неприятных запахов.

1. Снять крышку сервисного отверстия (установлена в переднем защитном поддоне №2), используемого для снятия масляного фильтра.

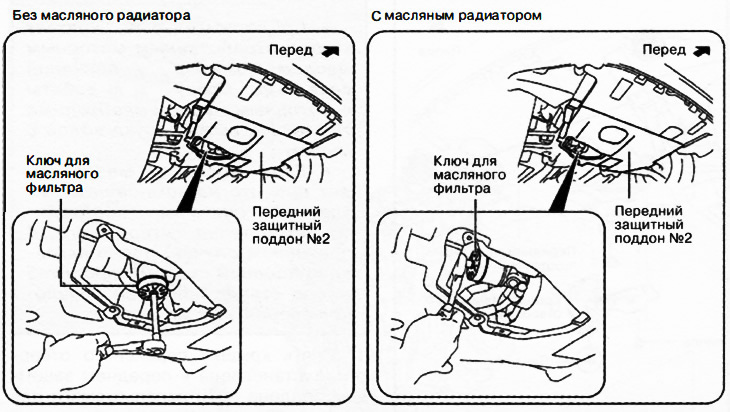

Версия с бензиновым двигателем

2. С помощью подходящего специального ключа (14-гранного, диаметром 67 мм) снять масляный фильтр.

Версия с дизельным двигателем

3. С помощью подходящего специального ключа (15-гранного, диаметром 75 мм) снять масляный фильтр.



4. Если вместе с фильтром выкрутился соединительный элемент, затянуть его следующим образом:

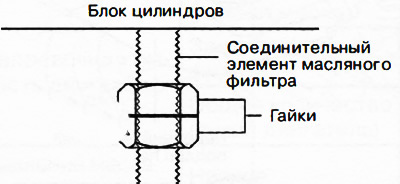

Установить две гайки подходящего размера (трубная резьба %-16 UNF) на соединительный элемент масляного фильтра.



С помощью гаечных ключей затянуть гайки во встречных направлениях (как показано на рисунке), чтобы законтрить их.




Установив гаечный ключ на наружную гайку, затянуть соединительный элемент масляного фильтра моментом 30-40 Нм.

За основу взяты данные сайта [mazbook]

Убедиться в том, что соединительный элемент масляного фильтра выступает на 11.4-15.9 мм.



Поочередно отвернуть две гайки, установленные ранее на соединительном элементе масляного фильтра.

Все модели

5. С помощью чистой ветоши протереть монтажные поверхности.

6. Нанести чистое моторное масло на уплотнительное кольцо нового масляного фильтра.

7. Затянуть масляный фильтр согласно инструкции на упаковке или на корпусе масляного фильтра установленным моментом затяжки.

Примечание.

Моменты затяжки масляного фильтра:

• Бензиновый двигатель: 12-16 Нм.
• Дизельный двигатель: 15-20 Нм.

8. Запустить двигатель и убедиться в отсутствии утечек масла. При обнаружении утечек масла выполнить ремонт или произвести замену соответствующего компонента.

9. Проверить уровень масла в двигателе.

10. Установить крышку сервисного отверстия.
