Снятие и установка масляного радиатора (Mazda CX-5 KE)

Внимание.

• Горячий двигатель и моторное масло могут причинить различные ожоги. Необходимо выключить двигатель и подождать, пока он остынет.
• Автомобиль, поднятый на подъемнике, но не зафиксированный стойками безопасности, представляет опасность. Он может соскочить и упасть, став причиной гибели или серьезных травм. Не выполнять работы вокруг или под поднятым автомобилем, который не подпирается стойками безопасности.
• Продолжительный контакт кожи с отработанным моторным маслом может стать причиной рака кожи. Сразу после работы с моторным маслом необходимо тщательно вымыть руки водой с мылом.
• Если моторное масло будет пролито на компоненты выхлопной системы, необходимо немедленно вытереть его. В противном случае, после нагрева выхлопной системы пролитое масло станет причиной появления неприятных запахов.

Бензиновый двигатель

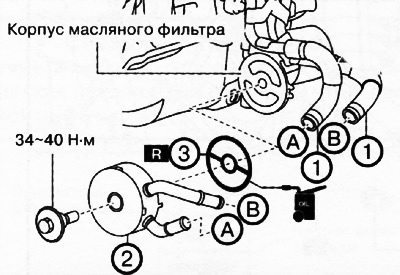

Примечание.

: заменять деталь новой после каждого снятия.

: нанести масло.

Снятие масляного радиатора

1. Отсоединить отрицательную клемму аккумуляторной батареи.

2. Снять передний защитный поддон №2.

3. Слить охлаждающую жидкость двигателя.

4. Отсоединить шланги системы охлаждения от масляного радиатора.

5. Отвернуть болт крепления и снять масляный радиатор с двигателя.

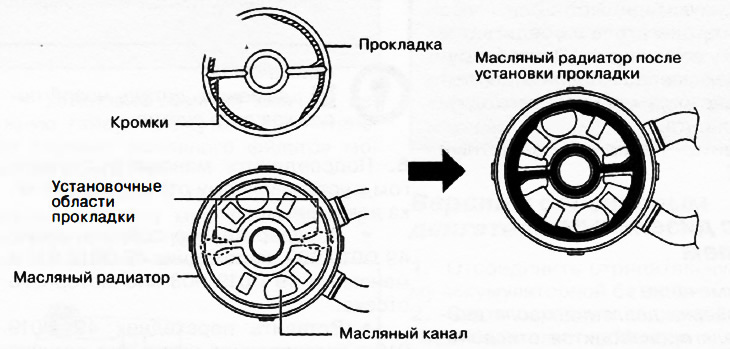

6. Удалить прокладку масляного радиатора.

7. С помощью чистой ветоши протереть монтажные поверхности корпуса

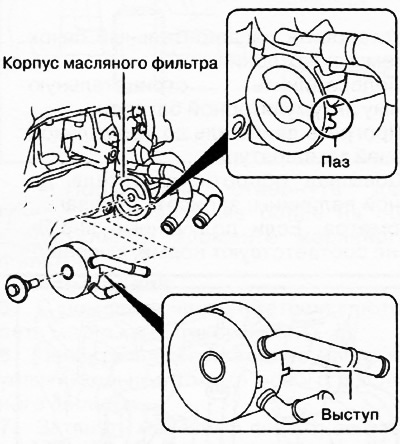

3. Установить масляный радиатор, совместив выступ с пазом в корпусе масляного фильтра.



4. Затянуть крепежный болт масляного радиатора моментом 34-40 Нм.

5. Подсоединить шланги системы охлаждения.

6. Дальнейшая установка производится в порядке, обратном снятию.

7. Заправить охлаждающую жидкость в двигатель.



8. Запустить двигатель и убедиться в отсутствии утечек масла. При обнаружении утечек масла выполнить ремонт или произвести замену соответствующего компонента.

9. Проверить уровень масла в двигателе.

10. Проверить герметичность системы охлаждения (см. соответствующий раздел главы "Система охлаждения").

Дизельный двигатель

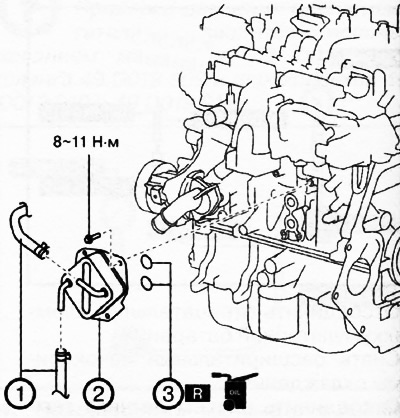

Примечание.

: заменять деталь новой после каждого снятия.

: нанести масло.

Снятие масляного радиатора

1. Отсоединить отрицательную клемму аккумуляторной батареи.

2. Снять передний защитный поддон №2.

3. Слить охлаждающую жидкость двигателя.

4. Снять расширительный бачок системы охлаждения.

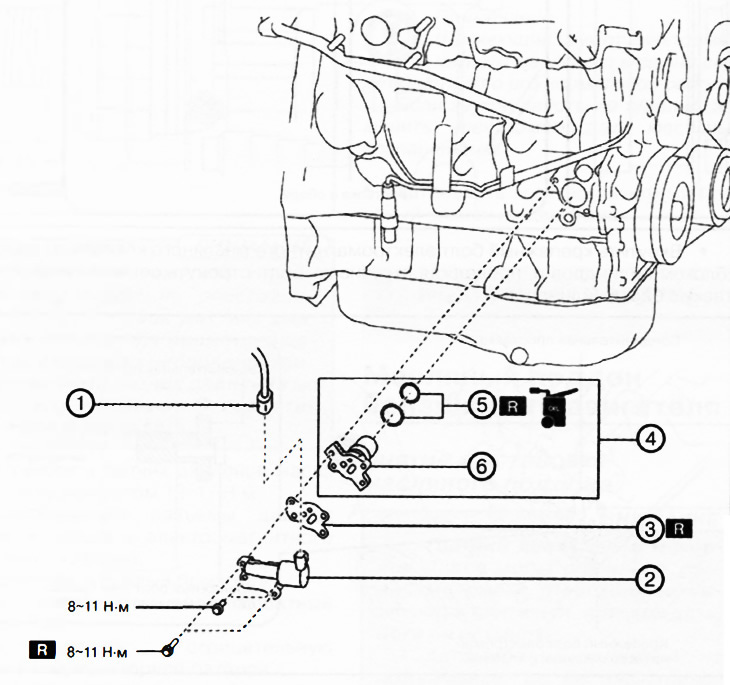

5. Снять отсечной впускной клапан в сборе.

6. Отсоединить шланги системы охлаждения от масляного радиатора.

7. Накрыть область вокруг масляного радиатора, поскольку некоторое количество масла вытечет из-под него при снятии.

8. Отвернуть болты крепления и снять масляный радиатор с двигателя.

9. С помощью чистой ветоши протереть монтажные поверхности корпуса масляного фильтра и масляного радиатора.

Установка масляного радиатора

1. Установка производится в порядке, обратном снятию.

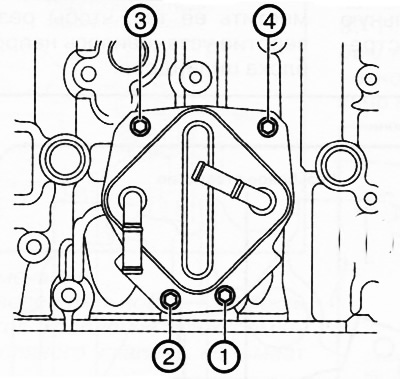

Примечание. Затянуть болты крепления масляного радиатора в указанной на рисунке последовательности моментом 8-11 Нм.

2. Заправить охлаждающую жидкость в двигатель.

3. Запустить двигатель и убедиться в отсутствии утечек масла. При обнаружении утечек масла выполнить ремонт или произвести замену соответствующего компонента.

4. Проверить уровень масла в двигателе.

5. Проверить герметичность системы охлаждения (см. соответствующий раздел главы "Система охлаждения").
