Масляный насос бензиновых двигателей (Mazda CX-5 KE)

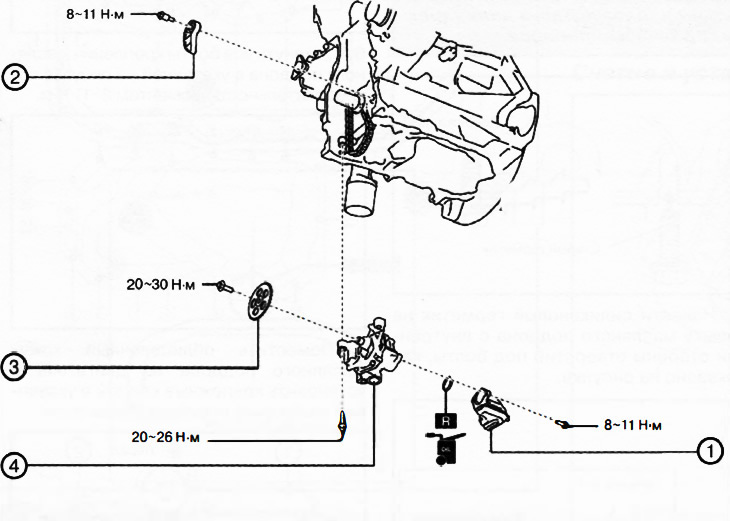

Снятие и установка масляного насоса

Примечание.

: заменять деталь новой после каждого снятия.

: нанести масло.

Внимание.

• Горячий двигатель и моторное масло могут причинить различные ожоги. Необходимо выключить двигатель и подождать, пока он остынет.
• Автомобиль, поднятый на подъемнике, но не зафиксированный стойками безопасности, представляет опасность. Он может соскочить и упасть, став причиной гибели или серьезных травм. Не выполнять работы вокруг или под поднятым автомобилем, который не подпирается стойками безопасности.
• Продолжительный контакт кожи с отработанным моторным маслом может стать причиной рака кожи. Сразу после работы с моторным маслом необходимо тщательно вымыть руки воодой с мылом.
• Если распределительный вал будет вращаться после снятия приводной цепи, то при положении поршня в верхней мертвой точке клапаны могут упереться в днище поршня, что приведет к повреждениям двигателя. При вращении распределительного вала при снятой приводной цепи необходимо установить все поршни двигателя в среднее положение.

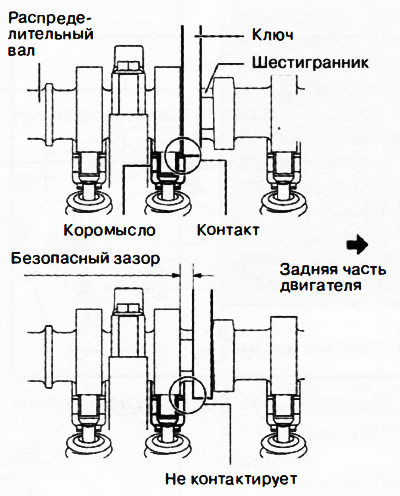

• При вращении распределительного вала с помощью гаечного ключа за шестигранную часть ключ может упереться в коромысло и повредить его. Для предотвращения повреждений коромысла при удержании распределительного вала за шестигранную часть нужно помещать ключ ближе к задней части двигателя, как показано на рисунке, для обеспечения безопасного зазора между ключом и кулачком распредвала.

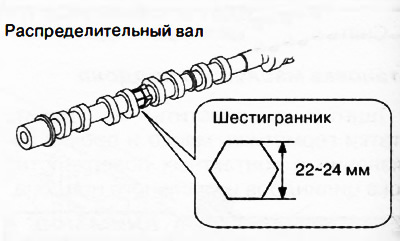

Примечание. Ширина шестигранной части распределительного вала составляет 22-24 мм.

Снятие масляного насоса

1. Отсоединить отрицательную клемму аккумуляторной батареи.

2. Снять декоративную крышку двигателя.

3. Снять катушки зажигания/ионные датчики.

4. Снять защитный поддон №2 двигателя.

5. Снять брызговик.

6. Снять ремень привода навесного оборудования.

7. Слить моторное масло.

8. Снять масляный поддон.

9. Снять переднюю крышку двигателя.

10. Отвернуть болты крепления и снять маслозаборник.

11. Отвернуть болт крепления и снять натяжитель цепи привода масляного насоса.

12. Снять звездочку привода масляного насоса:

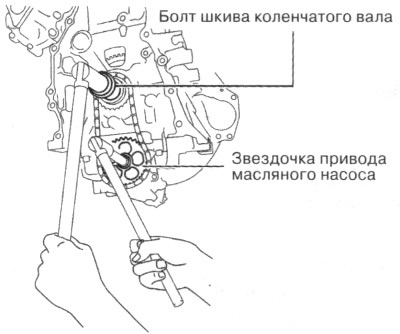

Временно вкрутить болт шкива коленчатого вала и зафиксировать масляный насос от проворачивания, как показано на рисунке.



Снять звездочку привода масляного насоса.

13. Отвернуть болты крепления и снять масляный насос.

Установка масляного насоса

1. Установить масляный насос:

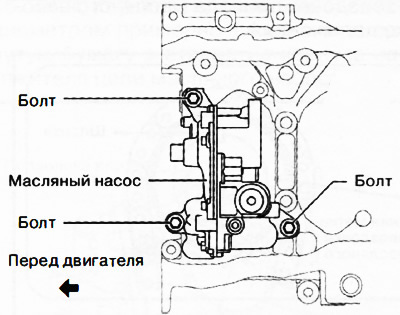

Наживить три крепежных болта, показанные на рисунке.

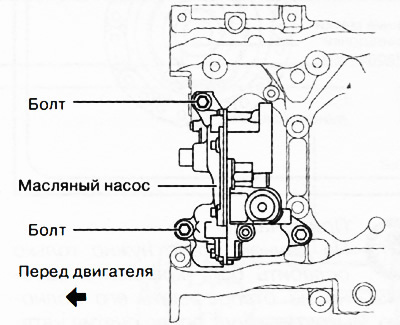

Затянуть два болта, указанных на рисунке, моментом затяжки 20-26 Нм.

Примечание. Последовательность затяжки болтов не имеет значения.

Затянуть остающийся болт моментом 20-26 Нм.



2. Установить звездочку масляного насоса:

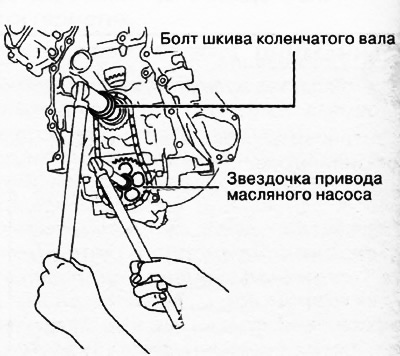

Временно вкрутить болт шкива коленчатого вала и зафиксировать масляный насос от проворачивания, как показано на рисунке.



Установить звездочку привода масляного насоса и затянуть болт крепления моментом 20-30 Нм.

Выкрутить болт шкива коленчатого вала.

3. Установить натяжитель цепи масляного насоса и затянуть болт крепления моментом 8-11 Нм.

4. Установить маслозаборник и затянуть болты крепления моментом 8-11 Нм.

5. Заправить необходимое количество моторного масла нужного сорта в двигатель.

6. Запустить двигатель и убедиться в отсутствии утечек масла. При обнаружении утечек масла выполнить ремонт или произвести замену соответствующего компонента.

7. Проверить уровень масла в двигателе.

8. Проверить установку фаз газораспределения и частоту холостого хода двигателя.

9. Проверить давление масла в двигателе.
