Снятие и установка
Внимание: во время выполнения работ не допускайте её попадания на окрашенные поверхности. Если это произошло, немедленно смойте разлитую жидкость.
1. Снимайте детали в порядке их нумерации на сборочном рисунке "Снятие и установка рабочего цилиндра сцепления".

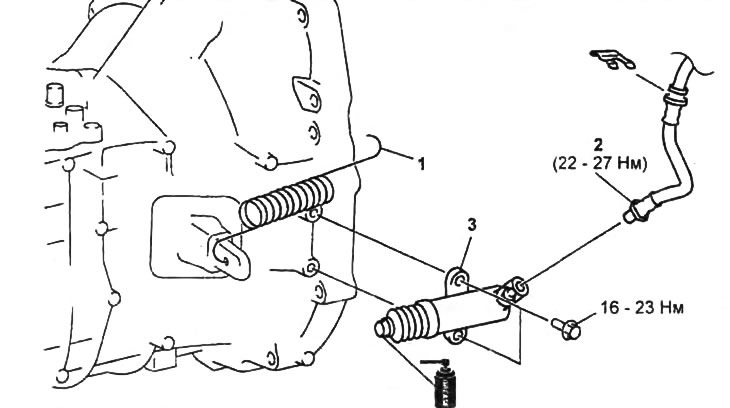

Снятие и установка рабочего цилиндра сцепления.
1 - возвратная пружина,
2 - шланг,
3 - рабочий цилиндр сцепления.
2. Установку производите в порядке, обратном снятию.
3. После установки прокачайте гидропривод сцепления (см. раздел "Прокачка гидропривода сцепления").
4. После установки проверьте и при необходимости отрегулируйте высоту и ход педали сцепления (см. раздел "Педаль сцепления").
Разборка и сборка
При сборке и разборке рабочего цилиндра сцепления руководствуйтесь сборочным рисунком "Рабочий цилиндр сцепления".

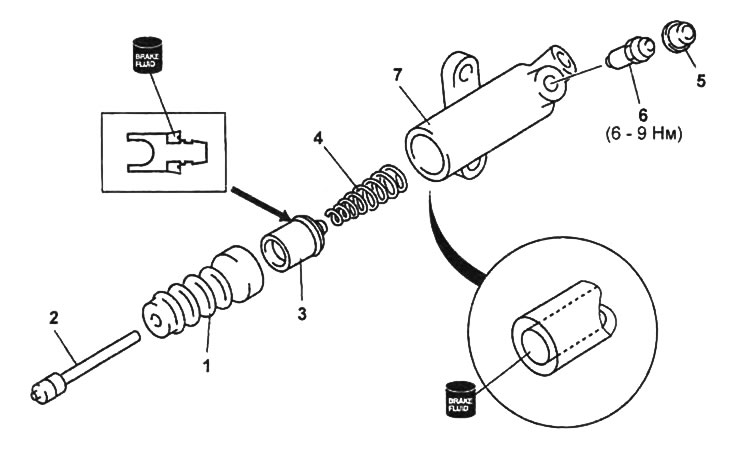

Рабочий цилиндр сцепления.
1 - чехол, 2 - шток,
3 - поршень и манжета поршня в сборе,
4 - возвратная пружина,
5 - колпачок штуцера прокачки,
6 - штуцер прокачки,
7 - корпус рабочего цилиндра сцепления.
