Впускной коллектор — снятие и установка* (Mazda MX-6 (GD))

Снятие

1. Сбросьте давление в топливной системе (см. Раздел 4) и отсоедините отрицательный провод от аккумулятора.

2. Слейте охлаждающую жидкость (см. Раздел 1).

3. Снимите провода, тросики, кронштейны, шланги и корпус дросселя с впускной камеры (см. Раздел 4). Открутите впускную камеру (см. иллюстрации).

15.3а. Открутите крепления от впускной камеры (стрелки)

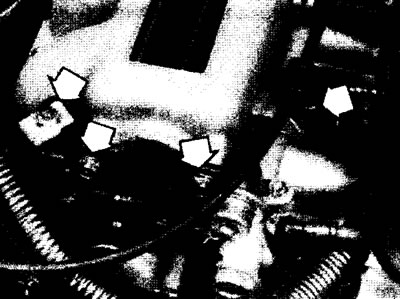

15.3b. Снимите корпус дросселя, шланги, тросики, кронштейны и гайки (стрелки) с впускной камеры

4. Отсоедините топливопроводы и отделите топливную магистраль и форсунки (см. Раздел 4).

5. Пометьте оставшуюся электропроводку, шланги и соединения, которые будут мешать снятию коллектора, и отсоедините их.

6. Снимите нижний фиксатор с коллектора (см. иллюстрацию). Открутите монтажные гайки, отделите впускной коллектор от головки блока цилиндров и снимите его со стоек (см. иллюстрацию).

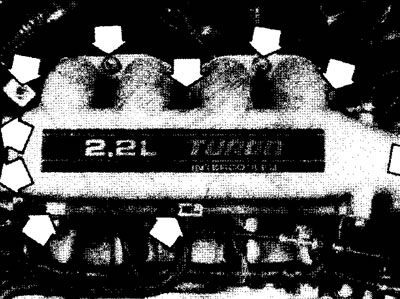

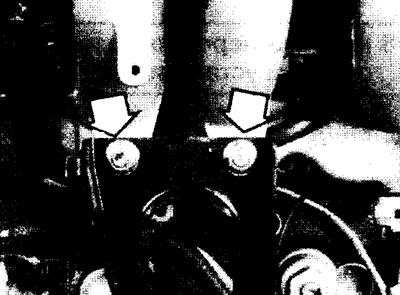

15.6а. Открутите гайки (стрелки), отсоедините фиксатор с обратной стороны впускного коллектора

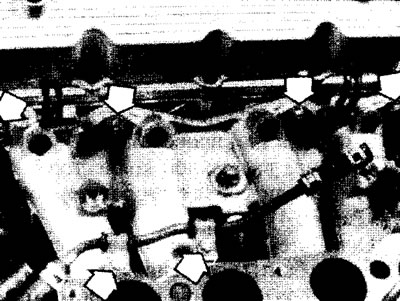

15.6b. Расположение монтажных гаек кронштейнов топливопровода и коллектора (стрелки)

Установка

7. Удалите остатки прокладки с коллектора, впускной камеры и головки блока цилиндров (см. иллюстрацию).

Оригинал статьи размещён на (Mazbook.ru)

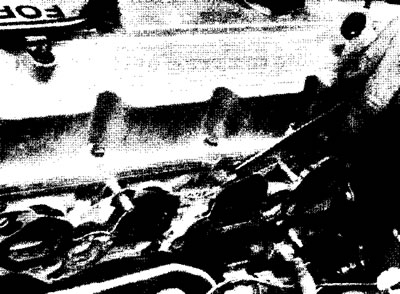

15.7. Удалите остатки прокладки

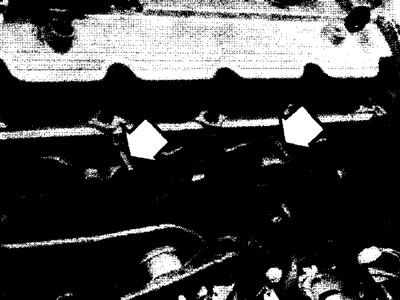

8. Установите новую прокладку (см. иллюстрацию), разместите коллектор на стойках и закрутите монтажные гайки. Зажмите гайки моментом затяжки, указанным в Спецификациях. Начинайте от центра коллектора в перекрестном порядке.
