Снятие
1. Отсоедините отрицательный провод аккумулятора.
2. Снимите крышку клапанного механизма (см. Главу 3).
3. Ослабьте болты крепления сборки коромысел в показанной последовательности (см. иллюстрацию).

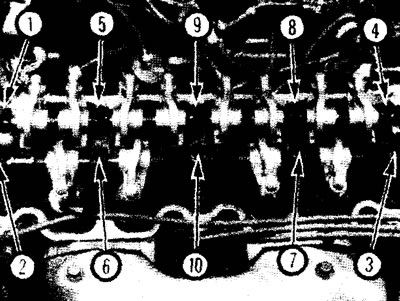

10.3. Последовательность откручивания болтов крепления сборки коромысел
4. После чего оставьте их в сборке коромысел.
5. Поднимите сборку коромысел с двигателя (см. иллюстрацию).

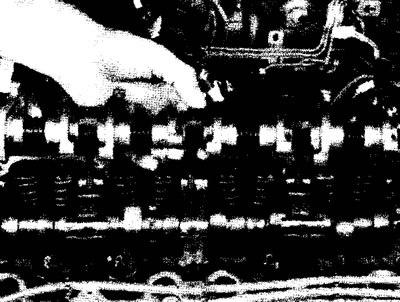

10.5. Поднимите сборку коромысел вместе с болтами
Осмотр
6. Если сборку коромысел требуется разобрать, открутите болты крепления и снимите коромысла и пружины с валов. Складывайте части так, чтобы не перепутать их местами при сборке.
7. Аккуратно очистите и внимательно осмотрите все компоненты, включая рабочие поверхности коромысел и наконечники регуляторов зазоров. Также проверьте, чтобы смазочные отверстия в валу не были засорены. При необходимости замены регуляторы зазоров можно вытянуть плоскогубцами (см. иллюстрацию).

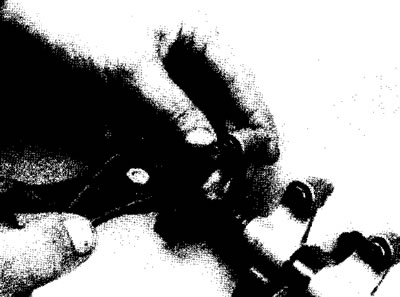

10.7. Регуляторы зазора можно извлечь плоскогубцами
Исходный текст опубликован на MAZBOOK
8. Измерьте внутренний диаметр каждого коромысла и внешний диаметр оси (см. иллюстрации).

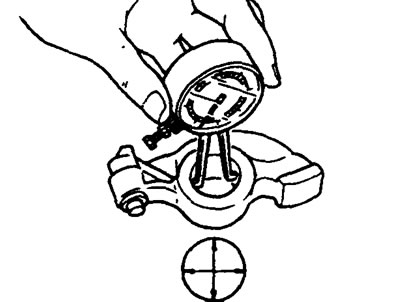

10.8а. Измерьте внутренний диаметр отверстия коромысла

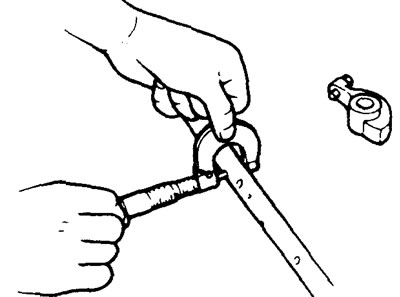

10.8b. Измерьте диаметр посадочного места коромысла на валу
9. Вычтите из внутреннего диаметра коромысла диаметр вала, чтобы определить зазор. Сравните результаты с данными в Спецификациях. Замените все поврежденные или чрезмерно изношенные части.
Установка
10. Если коромысла были сняты с валов, перед установкой обильно смажьте их чистым моторным маслом.
11. Опустите сборку коромысел на место и наживите болты.
12. Постепенно в показанной последовательности зажмите болты (см. иллюстрацию) моментом затяжки, указанным в Спецификациях.

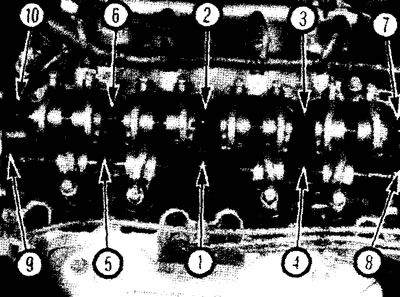

10.12. Последовательность ЗАТЯЖКИ болтов крепления сборки коромысел
13 Установите крышку клапанного механизма, присоедините отрицательный провод аккумулятора.
