Снятие
1. Снимите шкив коленвала (см. Главу 5).
2. Снимите зубчатый приводной ремень (см. Главу 6).
3. Поднимите автомобиль и надежно закрепите его на подпорках.
4. Снимите нижнюю крышку с кожуха сцепления. Вставьте большую отвертку через отверстие в зубчатый венец стартера так, чтобы коленвал не мог проворачиваться (см. иллюстрации).

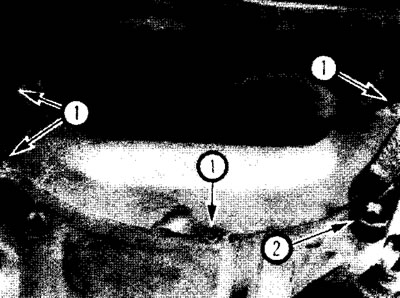

8.4а. Открутите нижние болты картера сцепления и снимите крышку 1. Болты; 2. Крышка

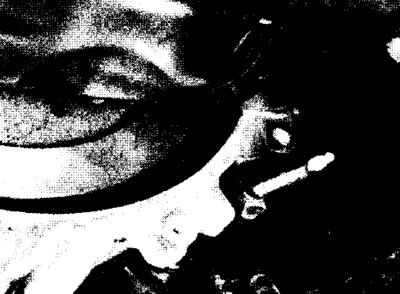

8.4b. С помощью отвертки зафиксируйте зубчатый венец коленвала
5. Открутите центральный болт коленвала (см. иллюстрацию).

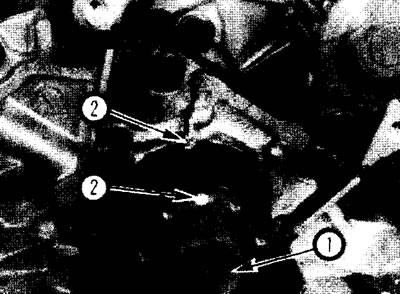

8.5. Детали звездочки коленвала 1. Центральный болт; 2. Установочные метки
6 Установите экстрактор и снимите звездочку коленвала (см. иллюстрацию).

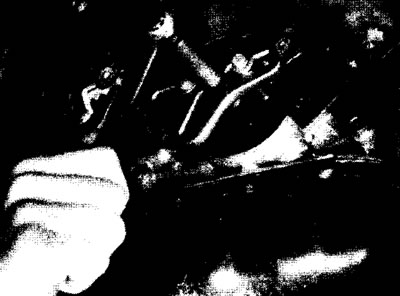

8.6. Снимите звездочку экстрактором
Установка
7. Проверьте состояние звездочки. Совместите канавку со шпонкой на коленвале (см. иллюстрации). Разместите звездочку на коленвале и наживите болт.

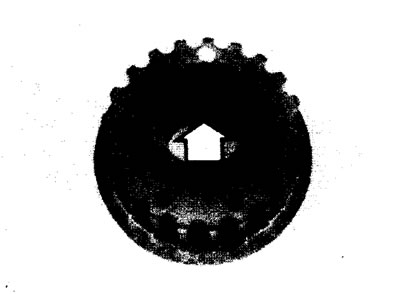

8.7а. Канавка (стрелка) должна быть выровнена со шпонкой на коленвале

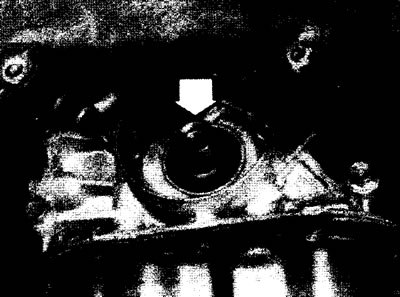

8.7b. Ключ коленвала должен быть вверху (стрелка)
8 Зафиксируйте коленвал как описано выше и зажмите болт моментом затяжки, указанным в Спецификациях.
9 Установите остальные части.
