Клапанная крышка — снятие и установка (Mazda MX-6 (GD))

Снятие

1. Снимите трубу сапуна и клапан системы вентиляции картера (см. иллюстрацию).

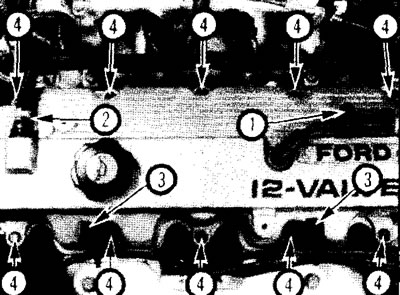

3.1. Детали крышки клапанного механизма 1. Болт трубки сапуна; 2. Клапан и труба системы вентиляции картера; 3. Скоба крепления электропроводки свечей зажигания; 4. Болты крепления крышки распредвала

2. Снимите скобы крепления электропроводки свечей зажигания.

3. Открутите болты крепления, снимите крышку с двигателя (см. иллюстрацию).

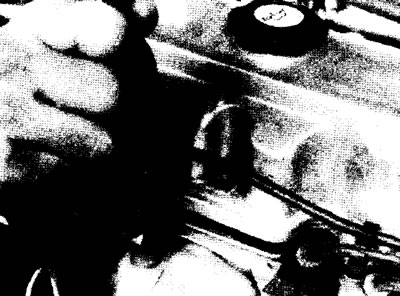

3.3. Поднимите крышку клапанного механизма

4. Удалите все остатки материала прокладки с крышки клапанного механизма и поверхности головки.

Установка

5. Установите новую прокладку в крышку клапанного механизма (см. иллюстрацию). Нанесите уплотнитель RTV (Форд ESE-M4G195-А или эквивалент) на углы головки блока цилиндров (см. иллюстрацию) и поместите крышку на головку.

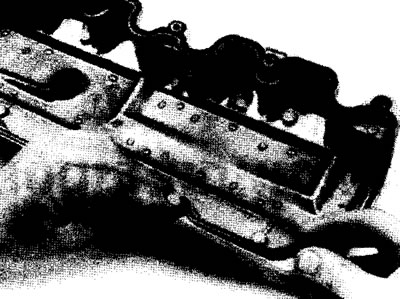

3.5а. Установите новую прокладку в канавку

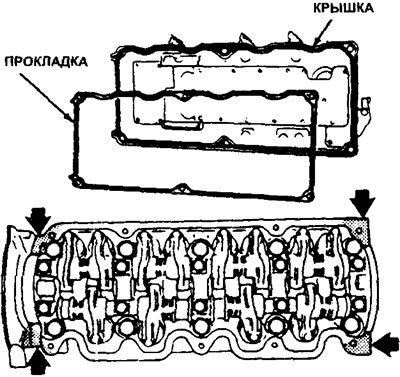

3.5b .Нанесите уплотнитель RTV на затененные области в углах (стрелки)

6. Установите болты и зажмите их моментом затяжки, указанным в Спецификациях этого Раздела.

7. Установите клапан и шланги системы вентиляции картера, закрепите электропроводку свечей зажигания скобами.
