Звездочка распредвала — снятие и установка* (Mazda MX-6 (GD))

Снятие

1. Снимите крышки зубчатого приводного ремня (см. Главу 4).

2. Снимите ремень (см. Главу 6).

3. Зафиксируйте звездочку так, чтобы она не могла поворачиваться (см. иллюстрацию). Открутите болт.

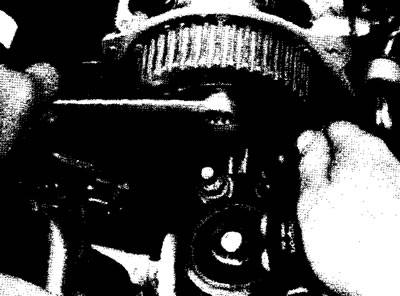

7.3. Заблокируйте звездочку от вращения, вставив отвертку или другой инструмент в отверстие

4. Нанесите метку выравнивания на звездочку и штифт распредвала (см. иллюстрацию). Снимите звездочку.

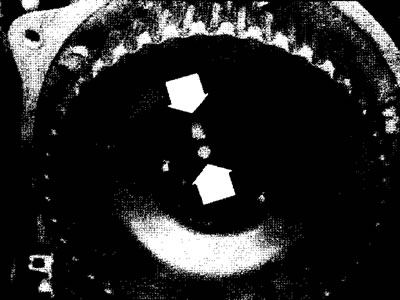

7.4. Метка на звездочке напротив штифта (стрелки)

Установка

5. Поместите звездочку на распредвале, установочным штифтом вверх (см. иллюстрацию).

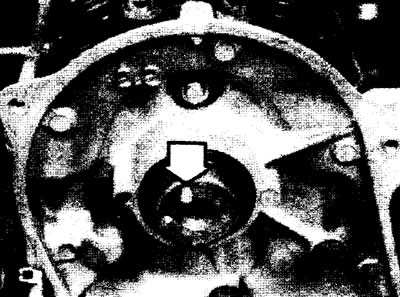

7.5. Установочный штифт распредвала должен быть вверху (стрелка)

6. Зафиксируйте звездочку распредвала, как описано выше и установите шайбу и болт. Зажмите болт моментом затяжки, указанным в Спецификациях.

7. Установите зубчатый ремень, крышки и другие ранее снятые компоненты.
