Снятие
1. Снимите крышки зубчатого приводного ремня, зубчатый ремень и звездочку распредвала (см. Главы 4, 6 и 7).
2. Снимите крышку клапанного механизма (см. Главу 3).
3. Снимите распределитель зажигания (см. Раздел 5).
4. Снимите задний кожух (см. Главу 12).
5. Снимите передний кожух (см. Главу 18).
6. Снимите сборки коромысел и вала (см. Главу 10).
7. Заметьте расположение меток на крышках подшипников (см. иллюстрацию). Снимите крышки подшипников и поднимите распредвал с двигателя.

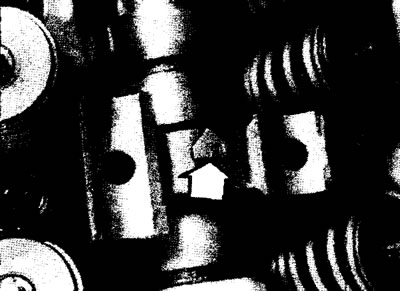

11.7. На второй крышке имеется метка 2 (стрелка), на средней - масляный паз, четвертая крышка не маркирована
Осмотр
8. Визуально проверьте состояние рабочих поверхностей кулачков, шеек подшипников и самих подшипников (см. иллюстрации).
11.8а. Проверьте состояние рабочей поверхности кулачков -если имеются задиры, замените распредвал

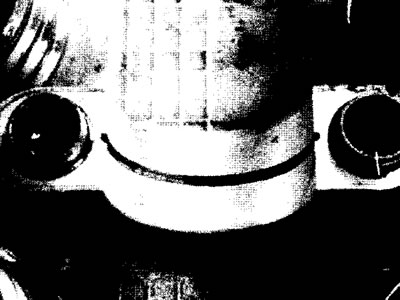

11.8b. Проверьте состояние рабочих поверхностей подшипников распредвала
9. С помощью микрометра измерьте высоту каждого кулачка распредвала (см. иллюстрацию) и диаметр каждой шейки. Если полученные результаты меньше указанных в Спецификациях, замените распредвал.

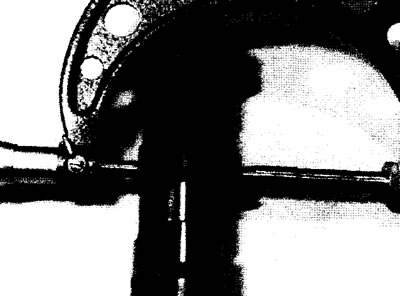

11.9. Измерьте микрометром высоту каждого кулачка
10. Проверьте масляный зазор каждого кулачка распредвала следующим образом:
- а) Очистите подшипники и кулачки распредвала ацетоном и протрите их чистой тканью.
- b) Аккуратно разместите распредвал в головке блока цилиндров. Не используйте смазку.
Предупреждение: Не проворачивайте распредвал в течение выполнения этой процедуры.
- с) Положите кусочки Plastigage на каждую шейку (см, иллюстрацию).

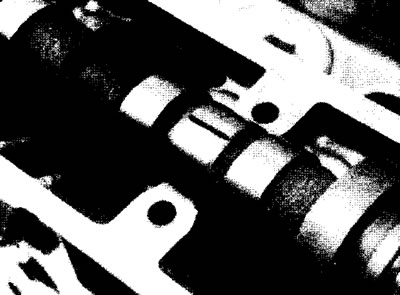

11.10. Положите кусочки Plastigage на шейки распредвала
- d) Установите крышки подшипников и сборки коромысел (см. Главу 10), зажмите болты моментом затяжки, указанным в Спецификациях.
- е) Снимите сборки коромысел и крышки подшипников. Сравните ширину раздавленного Plastigage (в самом широком мест) по шкале на упаковке.
- f) Если зазор больше указанного и диаметры кулачков распредвала в допустимых пределах, замените головку блока цилиндров.
- g) Ногтем удалите Plastigage с вала.
11. Установите измеритель на конце головки блока цилиндров, проверьте боковой люфт распредвала (см. иллюстрацию). Сравните его с данными в Спецификациях.

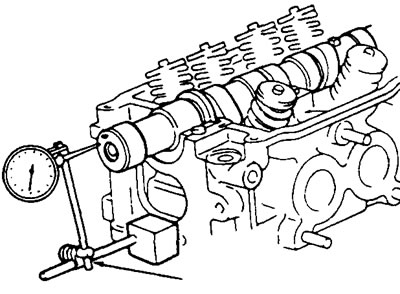

11.11. Измерьте боковой люфт распредвала
Установка
12. Смажьте кулачки и шейки распредвала. Разместите распредвал установочным штифтом вверх (см. иллюстрацию).

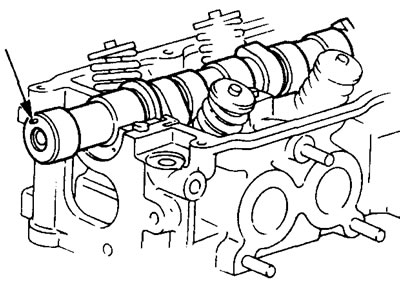

11.12. Установочный штифт распредвала (стрелка) должен быть сверху
13. Установите крышки подшипников (см. иллюстрацию), затем вал и коромысла.

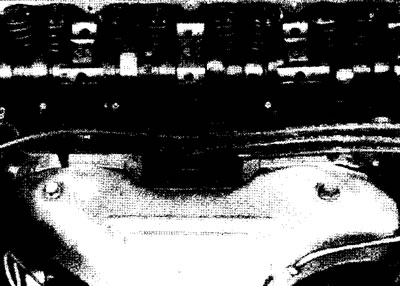

11.13. Крышки подшипников должны устанавливаться так, чтобы стрелки были направлены к зубчатому ремню
Текст статьи взят с сайта MazBook.ru
14. Установите передний кожух.
15. Установите звездочку распредвала, проверьте совмещение меток на звездочке и кожухе.
16. Установите задний кожух и распределитель.
17. Установите крышку клапанного механизма, зубчатый приводной ремень и крышки.
18. Запустите двигатель и проверьте его работу и утечки масла.
