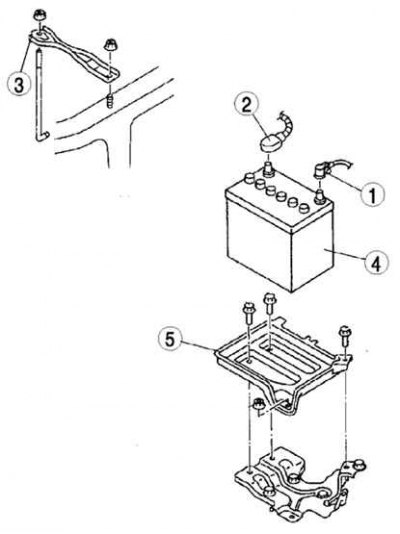

Цртање. 7.6. Демонтажа компоненти батерије: 1 – жица негативног терминала; 2 – жица позитивног терминала; 3 – монтажни носач; 4 – батерија; 5 – доњи послужавник
Уклоните редоследом приказаним на слици 7.6.
Поравнајте куке Е кутије за батерије са рупама платформе батерије у две тачке.
Поравнајте куке А поклопца батерије у две тачке са рупама на платформи батерије.
Поравнајте куке Д поклопца батерије у две тачке са рупама на прирубници платформе за батерије.

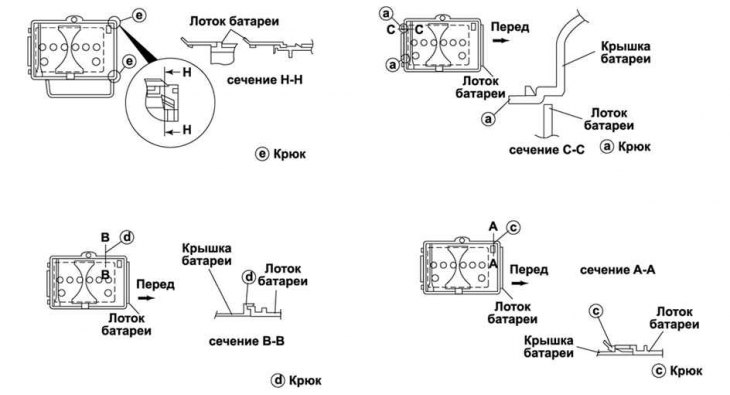

Цртање. 7.7. Шема уградње батерије
Поставите поклопац батерије на куке Ц платформе батерије на две тачке.
