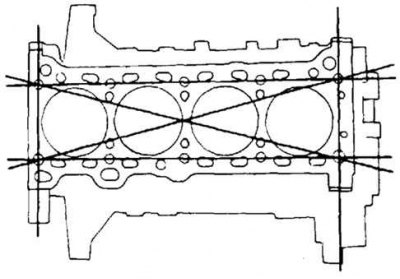

Цртање. 2.159. Мерење степена искривљености површине блока цилиндра
Измерити степен савијања површине блока цилиндра у шест праваца, као што је приказано на слици 2.159.
Ако деформација премашује максимум, замените блок цилиндра.
Максимална деформација блока цилиндра: 0,10 мм
Цртање. 2.160. Дијаграм за мерење пречника цилиндара
Измерити пречнике цилиндара у правцу Кс и и на растојању од 42 мм од горње површине (сл. 2.160).
Ако пречник цилиндра прелази границу хабања, замените блок цилиндра.
- Стандардна граница пречника L8: 83.000–83.030 мм;
- LF, L3, L3 (са варијабилним механизмом за развод вентила): 87.500–87.530 мм;
- Минимални/максимални пречник цилиндра L8: 82.940–83.090 мм;
- LF, L3, L3 (са варијабилним механизмом за развод вентила): 87.440–87.590 мм.
