Ak sa napätie líši od napätia uvedeného v tabuľky 7.8, skontrolujte prvky uvedené v stĺpci "Skontrolované prvky" a príslušné káblové zväzky.
Odpojte konektor spínača ovládania svetiel na prístrojovej doske.
Overte, či je kontinuita na svorke D taká, ako je uvedené v tabuľky napätia na svorkách.
Ak sa napätie líši od napätia uvedeného v tabuľka 7.8, skontrolujte prvky uvedené v stĺpci "Skontrolované položky" a príslušné káblové zväzky.

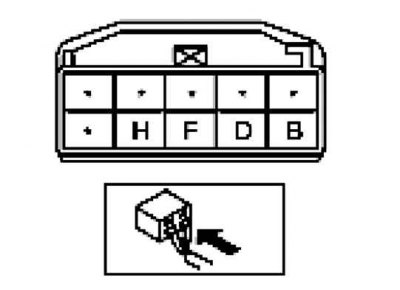

Kreslenie. 7,98. Diagnostický konektor pre spínač ovládania svetiel na prístrojovej doske
Článok je skopírovaný zo zdroja (MazBook)
Ak systém nefunguje správne, aj keď sú komponenty alebo súvisiace káblové zväzky neporušené, vymeňte spínač ovládania osvetlenia na prístrojovej doske.
Kontrola svoriek H.

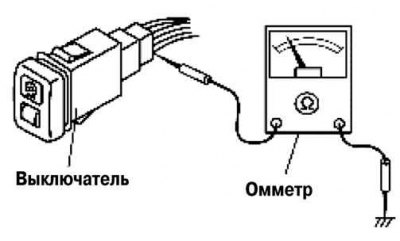

Kreslenie. 7,99. Schéma kontroly spínača ovládania osvetlenia na prístrojovej doske
Skontrolujte tvar signálu na svorkách spínača ovládania osvetlenia na prístrojovej doske H pomocou testera (obr. 7.99).
Otočte spínač svetiel do polohy TNS alebo ON.
Dbajte na to, aby sa pri otáčaní spínača ovládania svetiel na prístrojovej doske z polohy maximálneho jasu do polohy minimálneho jasu plynulo menil odpor.
