Obsah: Demontáž ⇓ Montáž ⇓

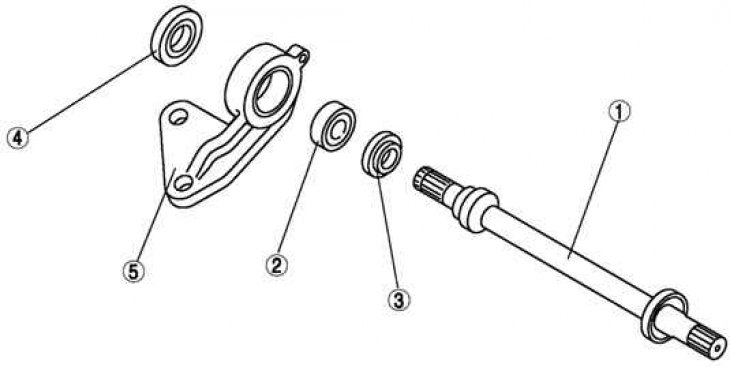

Kreslenie. 3.131. Komponenty spojovacieho hriadeľa: 1 – spojovací hriadeľ; 2 – ložisko; 3 – tesnenie proti prachu (vľavo); 4 – tesnenie proti prachu (vpravo); 5 – zátvorka
Komponenty spojovacieho hriadeľa sú znázornené na obr. 3.131.
Demontáž

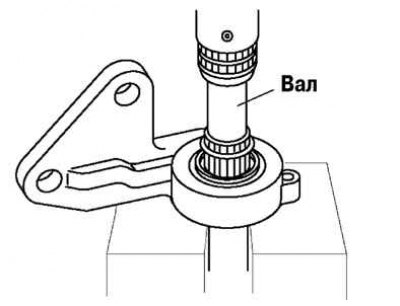

Kreslenie. 3,132. Inštalácia spojovacieho hriadeľa do zveráka
Pred demontážou vložte spojovací hriadeľ do zveráka (ryža. 3,132).

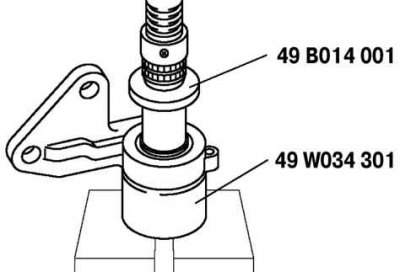

Kreslenie. 3,133. Demontáž ložiska spojovacieho hriadeľa
Pomocou špeciálnych nástrojov odstráňte ložisko a pravé protiprachové tesnenie (3.133).
Montáž
Naneste mazivo na tesniaci okraj nového tesnenia.

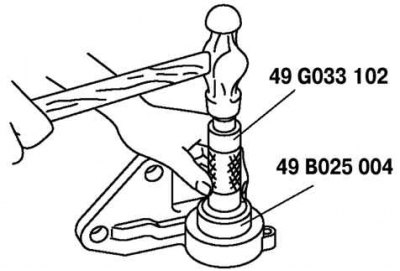

Kreslenie. 3,134. Inštalácia nového pravého protiprachového tesnenia
Nainštalujte nové pravé protiprachové tesnenie pomocou špeciálnych nástrojov (ryža. 3,134).

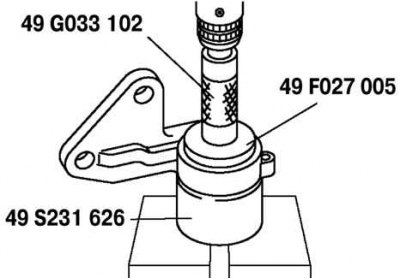

Kreslenie. 3,135. Inštalácia nového ložiska spojovacieho hriadeľa
Pomocou špeciálnych nástrojov nainštalujte nové ložisko (ryža. 3,135).
Naneste mazivo na tesniaci okraj nového tesnenia.

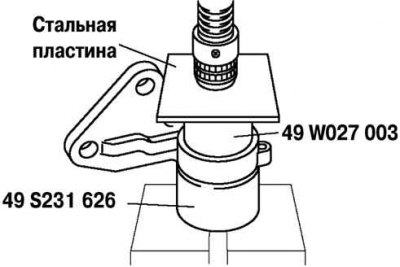

Kreslenie. 3,136. Inštalácia nového ľavého protiprachového tesnenia
Nainštalujte nové ľavé protiprachové tesnenie pomocou špeciálnych nástrojov (ryža. 3,136).

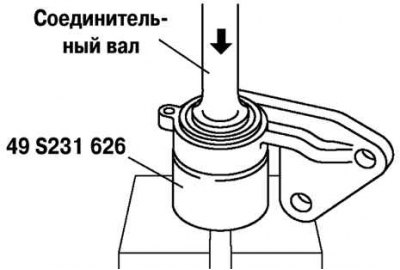

Kreslenie. 3,137. Zostava spojovacieho hriadeľa
Namontujte spojovací hriadeľ pomocou lisu a špeciálneho nástroja (ryža. 3,137).
