V tomto prípade je chladivo atomizované, čo uľahčuje proces odparovania.
Expanzný ventil tiež reguluje prietok chladiva privádzaného do výparníka.
Prietok chladiva je riadený hodnotou otvorenia guľového ventilu v expanznom ventile.
Veľkosť otvorenia je riadená rovnováhou tlaku R-134a na membránu a výslednej sily výstupného tlaku výparníka (PI) na dne membrány a sily pružiny (Fs) pôsobiacej na guľový ventil.
Keď sa PI zvýši, zvýši sa teplota snímača teploty v blízkosti membrány a zvýši sa Pd vyhrievaného R-134a na membráne.
Keď je Pd väčšie ako PI + Fs, membrána sa ohne nadol a hriadeľ pripojený ku koncu tyče snímača teploty tlačí guľový ventil nadol, čím sa zvyšuje prietok chladiva.

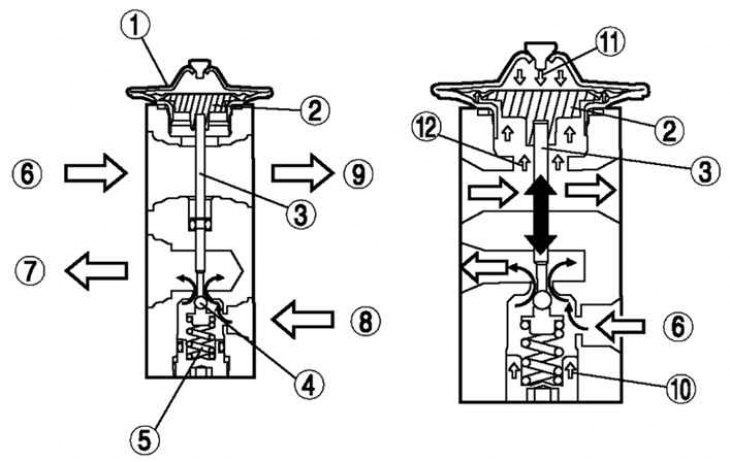

Kreslenie. 8,82. Princíp činnosti expanzného ventilu: 1 – bránica; 2 – snímač teploty; 3 – hriadeľ; 4 – guľový ventil; 5 – pružina; 6 – z výparníka; 7 – k výparníku; 8 – z kondenzátora; 9 – ku kondenzátoru; 10 – sila pružiny; 11 – tlakový HFC-134a; 12 – výstupný tlak
Keď sa teplota chladiva na výstupe z výparníka zníži, PI+ Fs sa stane väčším ako Pd, guľový ventil stúpa a prietok chladiva sa zníži (obr. 8.82).
