Ryža. 8,84. Systém ovládania klimatizácie: 1 - manuálny klimatizačný systém; 2 - automatický klimatizačný systém; 3 - ovládač prívodu vzduchu; 4 - ovládanie servopohonu ohrievača; 5 - ovládač na ovládanie režimu fúkania; 6 - motor ventilátora; 7 - odpor; 8 - automatický MOS FET; 9 - magnetická spojka; 10 – relé klimatizačného systému; 11 - relé ventilátora; 12 – snímač slnečného žiarenia; 13 - snímač teploty okolitého vzduchu; 14 - snímač teploty vzduchu v kabíne; 15 - snímač teploty výparníka; 16 - snímač teploty chladiacej kvapaliny; 17 - snímač tlaku chladiva; 18 - tepelná ochrana; 19 – riadiaca jednotka klimatizácie; 20 - blok PCM; 21 - relé TNS; 22 - relé vyhrievania zadného okna

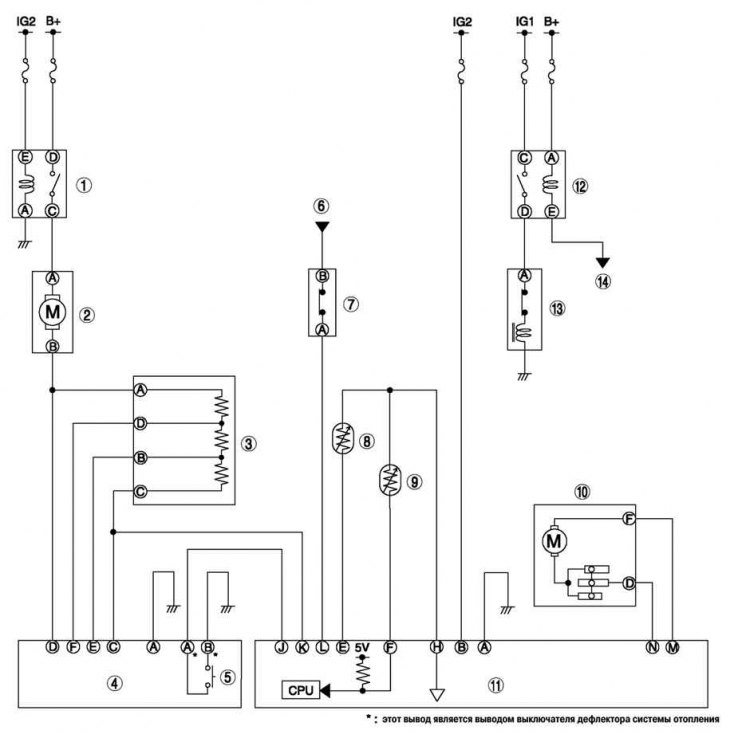

Ryža. 8,85. Schéma zapojenia riadiaceho systému klimatizácie: 1 - relé ventilátora; 2 - motor ventilátora; 3 - odpor; 4 – riadiaca jednotka klimatizácie; 5 - spínač deflektora vykurovacieho systému; 6 - z bloku PCM; 7 - snímač tlaku chladiva; 8 – snímač teploty okolitého vzduchu; 9 – snímač teploty výparníka; 10 – pohon nasávania vzduchu; 11 - centrálny panel; 12 – relé klimatizačného systému; 13 – magnetická spojka; 14 - do bloku PCM
Systém ovládania klimatizácie je znázornený na obr. 8,84
