Зняття
Для моделей з автоматичною коробкою передач – зніміть механізм блокування з вимикачем сигналів гальмування (тільки моделі з правим розташуванням кермового керування).

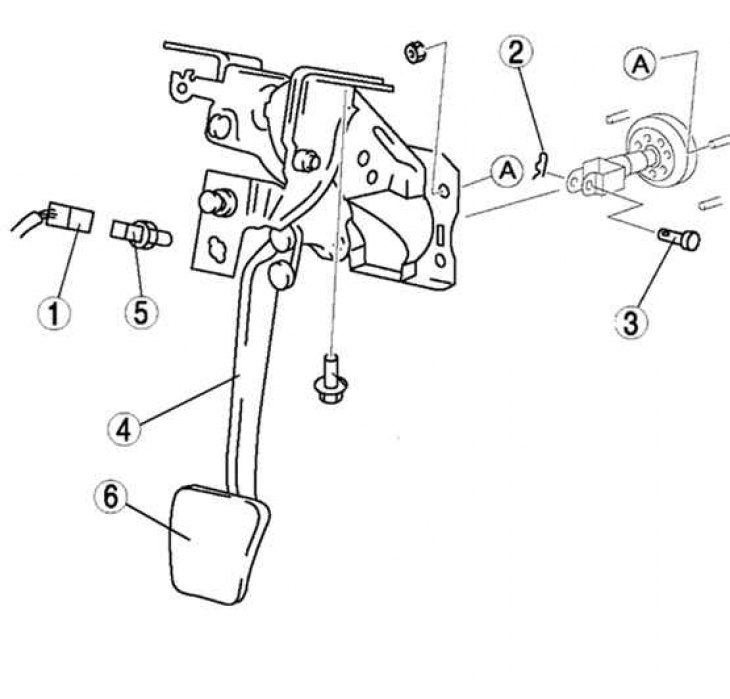

Мал. 6.19. Порядок зняття деталей педалі гальма: 1 – роз'єм вимикача сигналів гальмування; 2 – пружинний штифт; 3 – штифт з головкою та отвором під шплінт; 4 – педаль гальма; 5 – вимикач сигналів гальмування; 6 – опорний майданчик педалі
Зніміть у порядку, вказаному на малюнку 6.19.
Встановлення
Встановіть у порядку, зворотному зняття, з урахуванням наступного.
Закріпіть вимикач сигналів гальмування на кронштейні з натисканням 50 Н.

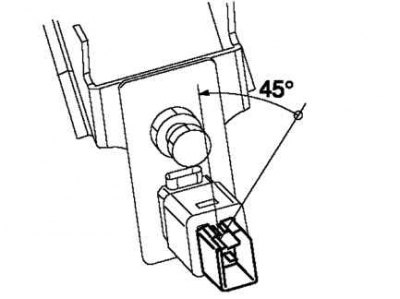

Мал. 6.20. Повертання вимикача сигналів гальмування на 45°
Поверніть вимикач сигналів гальмування на 45° проти годинникової стрілки (рис. 6.20).
Перевірте, чи вимикач сигналів гальмування надійно заблоковано.
Примітка. Регулювання зазору болта обмежувача та обмежувача педалі після того, як вимикач сигналів гальмування надійно заблокований, не потрібне.
