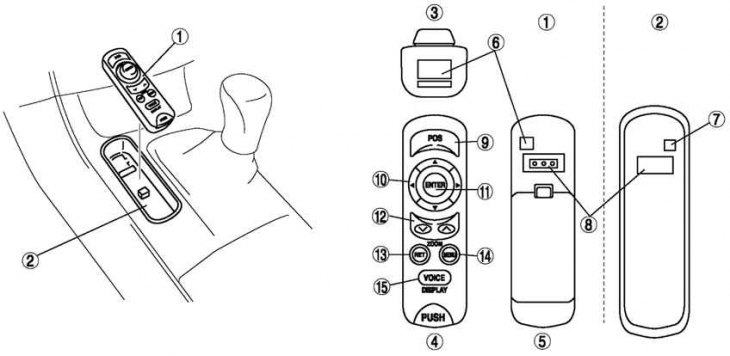

Мал. 7.98. Пульт дистанційного керування: 1 – пульт дистанційного керування; 2 – гніздо; 3 – вид спереду; 4 – вид зверху; 5 – вид знизу; 6 – інфрачервоний радіопередавач; 7 – інфрачервоний датчик; 8 – роз'єм джерела живлення
Для зручності використання застосовується пульт дистанційного керування (рис. 7.98) автомобільною навігаційною системою спрощеної конструкції.
Для зберігання пульта на центральній консолі передбачено гніздо.
Кнопки та ручка керування автомобільною навігаційною системою розташовуються на лицьовій стороні пульта. Інфрачервоний радіопередавач надсилає сигнали через висновки на передньому і задньому торцях пульта.
Інфрачервоний датчик, який отримує сигнали від пульта дистанційного керування, знаходиться в гнізді пульта. Отримані сигнали передаються блок рідкокристалічного монітора.
Джерелом живлення пульта, коли він знаходиться поза гніздо, є акумуляторні батареї, коли пульт поміщений в гніздо – роз'єм джерела живлення. (Вимикач запалення знаходиться в положенні ACC або ON).
Примітка. Акумулятор не заряджається, коли пульт дистанційного керування знаходиться в гнізді.

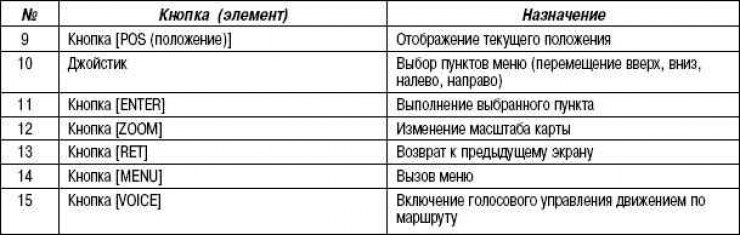

Таблиця 7.7. Призначення кнопок дистанційного керування
