Педаль сцепления (Mazda CX-5 KE)

Примечание:

При проверке педали сцепления необходимо учитывать следующее:

• Каждое измерение производиться от центра верхней поверхности накладки педали.
• Если измеряется расстояние от накладки педали до покрытия пола, измерить кратчайшее расстояние.

Подготовка к проверке педали сцепления

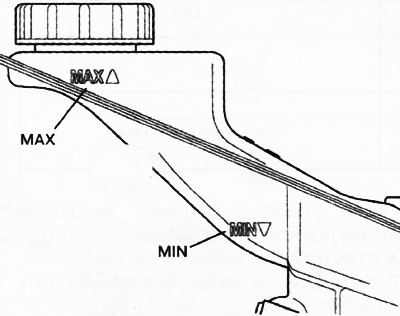

1. Убедиться в том, что уровень рабочей жидкости гидропривода сцепления находится между метками MIN и МАХ бачка.



2. Убедиться в отсутствии утечек рабочей жидкости гидропривода сцепления.

Проверка высоты педали

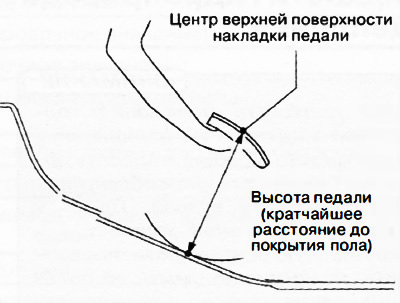

Измерить высоту полностью отпущенной педали сцепления, как показано на рисунке.

Примечание:

Высота педали сцепления (ориентировочное значение):

• Сцепление С66М-R, С66МХ-R: 150 мм.
• Сцепление D66M-R, D66МХ-R: 153.8 мм.

Если измеренное значение не соответствует спецификации, заменить педаль сцепления новой.

Проверка свободного хода педали

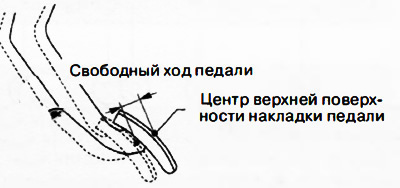

Рукой нажать на педаль сцепления до появления ощутимого сопротивления и измерить свободный ход педали, как показано на рисунке.

Примечание: Свободный ход педали сцепления (ориентировочное значение): не более 10 мм.

Если измеренное значение превышает норму, заменить педаль сцепления.

Проверка полного хода педали сцепления

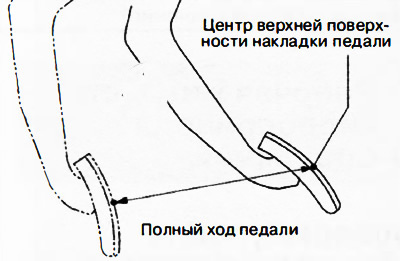

Нажимая педаль сцепления из полностью отпущенного положения до упора, измерить полный ход педали, как показано на рисунке.

Примечание:

Полный ход педали сцепления:

• Сцепление С66М-R, С66МХ-R: 146 мм.
• Сцепление D66M-R, D66МХ-R: 150.3 мм.

Если измеренное значение не соответствует норме, заменить педаль сцепления.

Проверка точки разъединения сцепления

Внимание. При выполнении следующей процедуры убедиться в том, что пространство вокруг автомобиля свободно от людей или каких-либо предметов, поскольку автомобиль может внезапно покатиться.

1. Выполнить подготовку к проверке педали сцепления (см. выше).

2. Убедиться в том, что высота педали сцепления соответствует норме.

3. Убедиться в том, что свободный ход педали сцепления соответствует норме.

4. Убедиться в том, что полный ход педали сцепления соответствует норме.

5. Затянуть стояночный тормоз и поместить под передние и задние колеса автомобиля противооткатные упоры.

6. Запустить двигатель.

7. При нажатой педали сцепления перевести рычаг переключения передач в положение перед включением заднего хода (не включать передачу заднего хода).

8. Постепенно отпуская педаль сцепления, задержать её в точке возникновения звука вращения шестерен (точке разъединения сцепления).

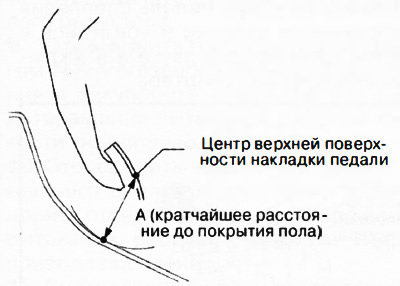

9. В положении педали, соответствующем точке разъединения сцепления, измерить расстояние А, как показано на рисунке.

Примечание. Расстояние А (ориентировочное значение): не менее 82 мм.

10. Если измеренное значение не соответствует норме, необходимо удалить воздух из системы гидропривода сцепления (см. выше в данной главе).
