Электрическая цепь вентилятора охлаждения

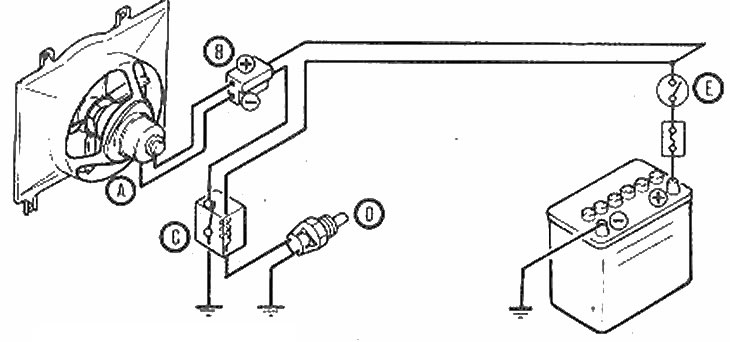

А - Мотор вентилятора; В - Соединитель вентилятора; С - Реле; D - Термовыключатель; Е - Замок зажигания
Описание
1. Система состоит из мотора вентилятора, сборки крыльчатки, реле вентилятора, установленного на внутренней панели левого крыла, и термовыключателя, вкрученного в кожух термостата. Крыльчатка установлена в кожух вентилятора, который крепится болтами к радиатору.
2. Когда охлаждающая жидкость в кожухе термостата нагревается до 97°С, термовыключатель прерывает цепь, идущую через реле, что включает мотор вентилятора. Когда температура опускается ниже 90°С, мотор вентилятора выключается.
Проверка работы и замена
Мотор вентилятора
3. Найдите соединитель проводки мотора и отключите его с помощью отвертки.

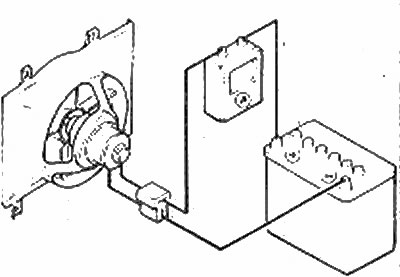

4. С помощью амперметра измерьте силу тока в цепи мотора, как показано на иллюстрации, и сравните полученный результат с данными, приведенными в Спецификациях.
Измерьте силу тока
5. Если сила тока, от которого работает вентилятор, не совпадает с регламентированным значением, замените мотор (Глава 6).
Реле вентилятора
6. Отключите соединитель термовыключателя и убедитесь, что вентилятор начинает вращаться при включении замка зажигания в положение "ON". Это значит, что реле исправно.
7. Если вентилятор не вращается, проверьте надежность контактов и исправность плавкого предохранителя. Если плавкий предохранитель не перегорел, а контакты соединены надежно, замените реле. Для этого отключите соединитель реле и снимите винты крепления.

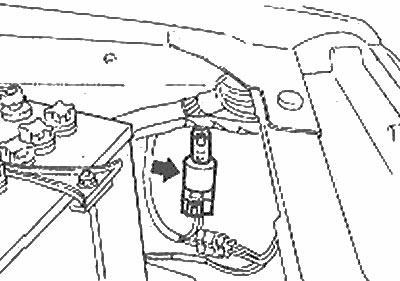

Местоположение реле вентилятора охлаждения (стрелка)
Термовыключатель
Замечание: Не отсоединяйте тормовыключатель, если замок зажигания установлен в положение "ON" иначе вентилятор включится автоматически.
8. Слейте из системы охлаждения некоторое количество жидкости, чтобы ее уровень опустился ниже кожуха термостата.
9. Отключите соединитель и снимите термовыключатель.

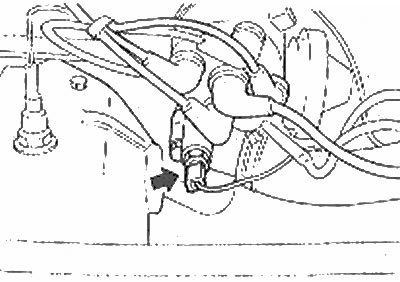

Местоположение термовыключателя вентилятора охлаждения (стрелка)
10. Поместите термовыключатель в контейнер с горячей водой и убедитесь, что его контакты замкнуты при температуре ниже 90°С. Нагрейте воду и убедитесь, что контакты выключателя размыкаются перед закипанием воды. Если выключатель работает не так как описано, замените его.
11. При установке выключателя не забудьте установить кольцевое уплотнение.
12. В заключение, заполните систему охлаждения.
