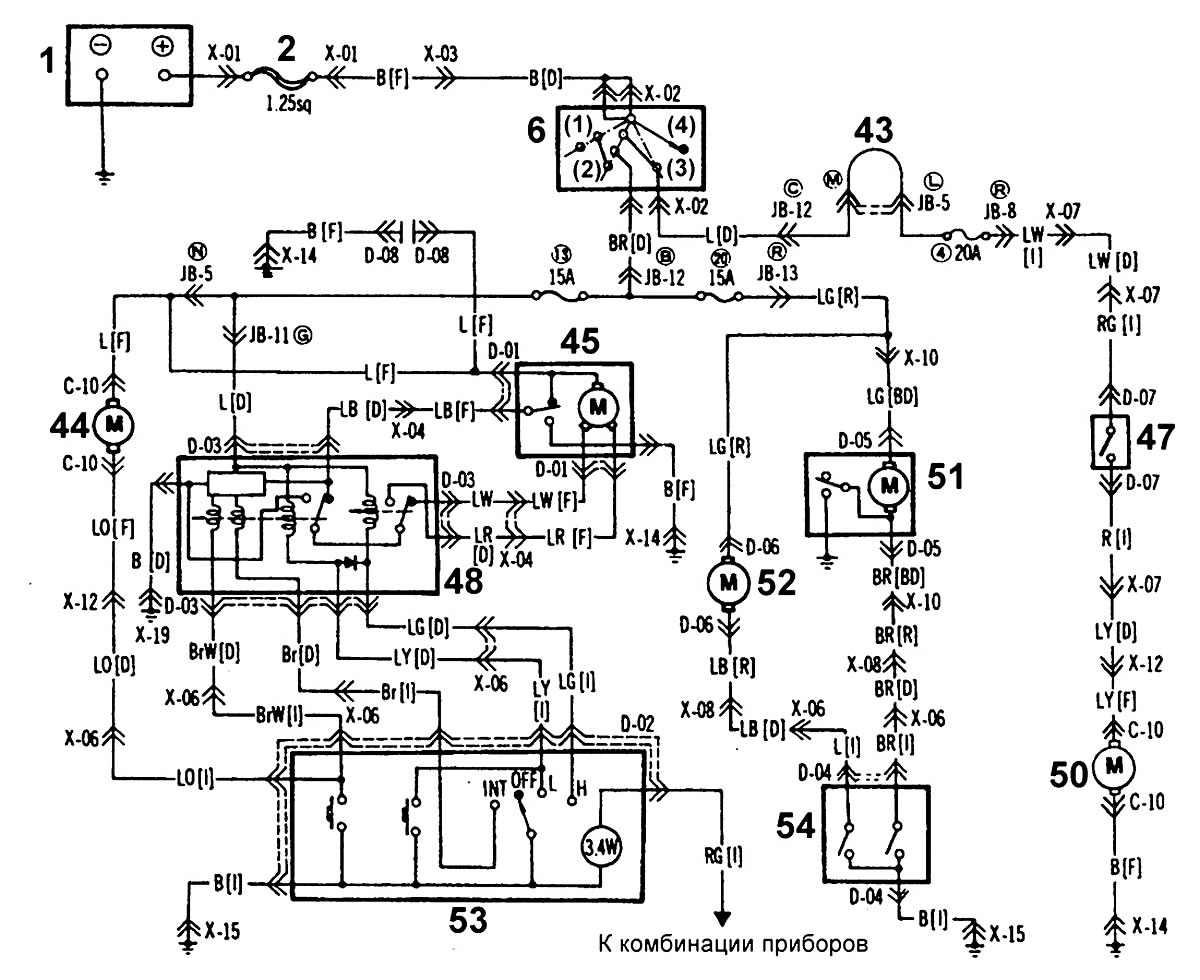

Схема 6. Очистители и омыватели ветрового стекла и фар моделей с блоком переключателей на панели приборов (до 1985 года)
Открыть большую картинку в новой вкладке »
Условные обозначения к электрической схеме находятся здесь →
Схема 6. Очистители и омыватели ветрового стекла и фар моделей с блоком переключателей на панели приборов (до 1985 года) (Mazda Capella GC)
Открыть большую картинку в новой вкладке »
Условные обозначения к электрической схеме находятся здесь →
Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Этот текст был проверен: Георгий Афанасьев
