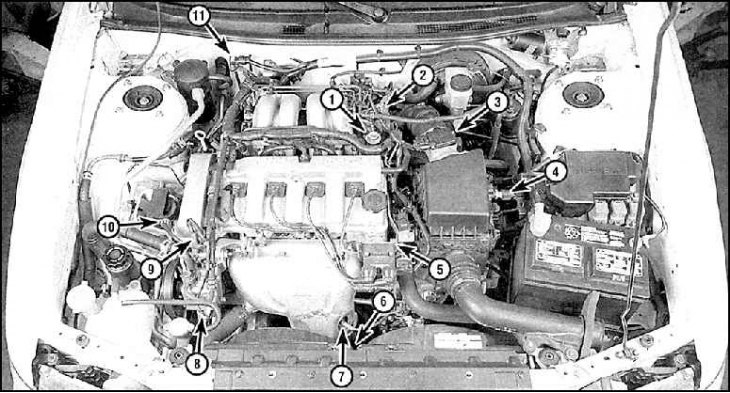

Элементы систем снижения токсичности выхлопов и управления работой двигателя (модель с 4-цилиндровым двигателем 1998 года выпуска)
1. Датчик положения дроссельной заслонки; 2. Воздушный клапан системы холостого хода; 3. Датчик потока воздуха; 4. Датчик температуры воздуха; 5. Датчик температуры охлаждающей жидкости; 6. Нижний кислородный датчик 7. Верхний кислородный датчик; 8. Выключатель системы гидроусиления рулевого управления; 9. Разъем подключения датчика положения коленчатого вала; 10. Датчик положения распределительного вала; 11. Датчик системы рециркуляции выхлопных газов

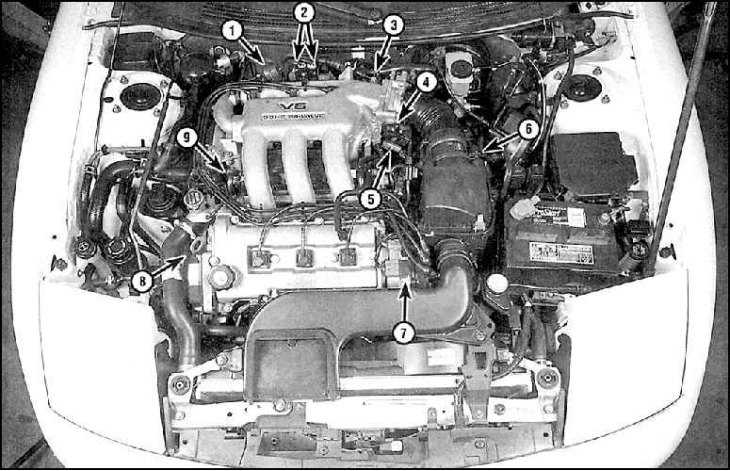

Элементы систем снижения токсичности выхлопов и управления работой двигателя (модель с 6-цилиндровым двигателем 1993 года выпуска)
1. Вакуумная диафрагма №1 системы дополнительной подачи воздуха на низких оборотах; 2. Соленоиды системы дополнительной подачи воздуха на низких оборотах; 3. Вакуумная диафрагма №2; 4. Датчик положения дроссельной заслонки; 5. Воздушный клапан систмы холостого хода 6. Датчик потока воздуха; 7. Датчик положения коленчатого вала №1; 8. Датчик положения коленчатого вала №2 (возле шкива коленчатого вала); 9. Датчик температуры охлаждающей жидкости

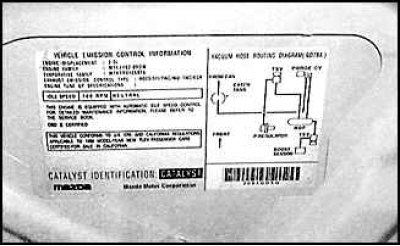

Информационная табличка систем снижения токсичности выхлопов
Информационная табличка расположена в двигательном отсеке, на нижней стороне капота.
Системы снижения токсичности выхлопов и управления работой двигателя включают в себя следующие системы:
- встроенная система диагностики;
- система управления работой двигателя;
- система рециркуляции выхлопных газов;
- система сбора паров топлива;
- система вентиляции картера;
- каталитический конвертер.
