Получая сигналы от выключателей и датчиков во входной системе, электронный блок механизма электронного управления (РСМ) выдает сигнал, который согласовывает существующие условия движения с линейным соленоидом, переключающими соленоидами и соленоидами рабочего цикла в гидравлическом механизме управления.
В свою очередь, гидравлический механизм управления, получая сигналы от блока РСМ, переключает гидравлические каналы в блоке управляющих клапанов и управляет давлением включения сцепления.

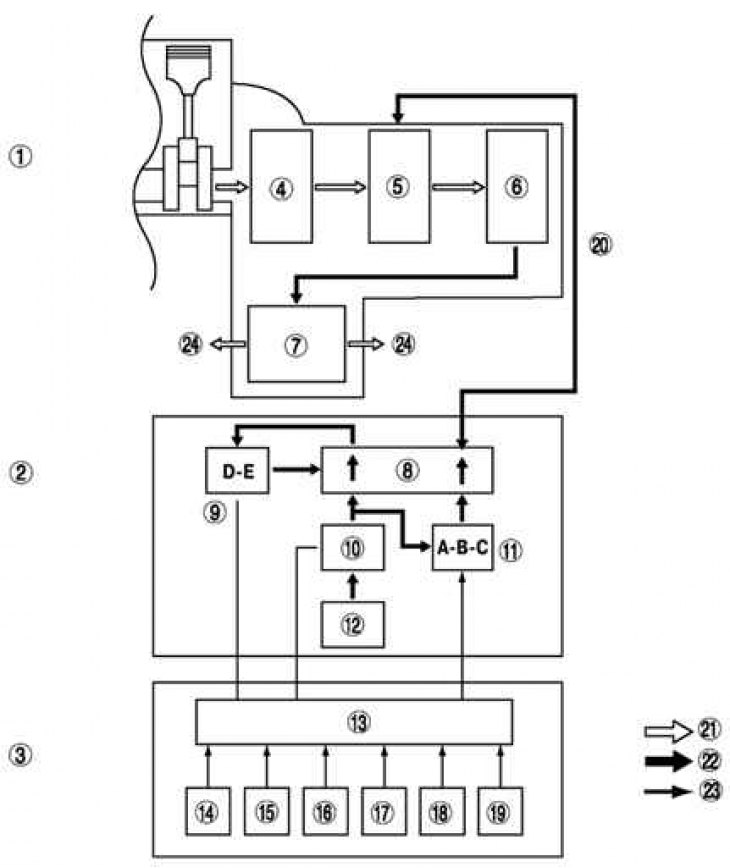

Рис. 3.71. Структурная схема работы автоматической коробки передач FN4A-EL автомобиля Mazda 3: 1 – механизм трансмиссии; 2 – гидравлический механизм управления; 3 – механизм электронного управления; 4 – гидротрансформатор; 5 – сцепления, тормоза; 6 – планетарная передача; 7 – дифференциал; 8 – блок управляющих клапанов; 9 – соленоиды переключения D, E; 10 – соленоид регулирования давления (линейный тип); 11 – соленоиды переключения A, B, C (соленоиды рабочего цикла); 12 – масляный насос; 13 – блок РСМ; 14 – сигнал датчика давления масла; 15 – скорость транспортного средства; 16 – температура рабочей жидкости в коробке передач; 17 – скорость вращения барабана муфты переднего хода; 18 – скорость вращения коленчатого вала двигателя; 19 – сигнал положения дроссельной заслонки; 20 – сцепления, включение тормозов, давление отключения; 21 – поток мощности; 22 – управляющий сигнал гидравлического давления; 23 – электронный сигнал; 24 – колесо
Давление в трубопроводе регулируется линейным соленоидом. Гидравлические каналы переключаются переключающими соленоидами (соленоиды переключения D и Е), давлением включения сцепления управляют соленоиды рабочего цикла (соленоиды переключения A, B, и C) (cм. рис. 3.71).
В механизме трансмиссии движущая сила от двигателя передается через гидротрансформатор к коробке передач в блоке с главной передачей.

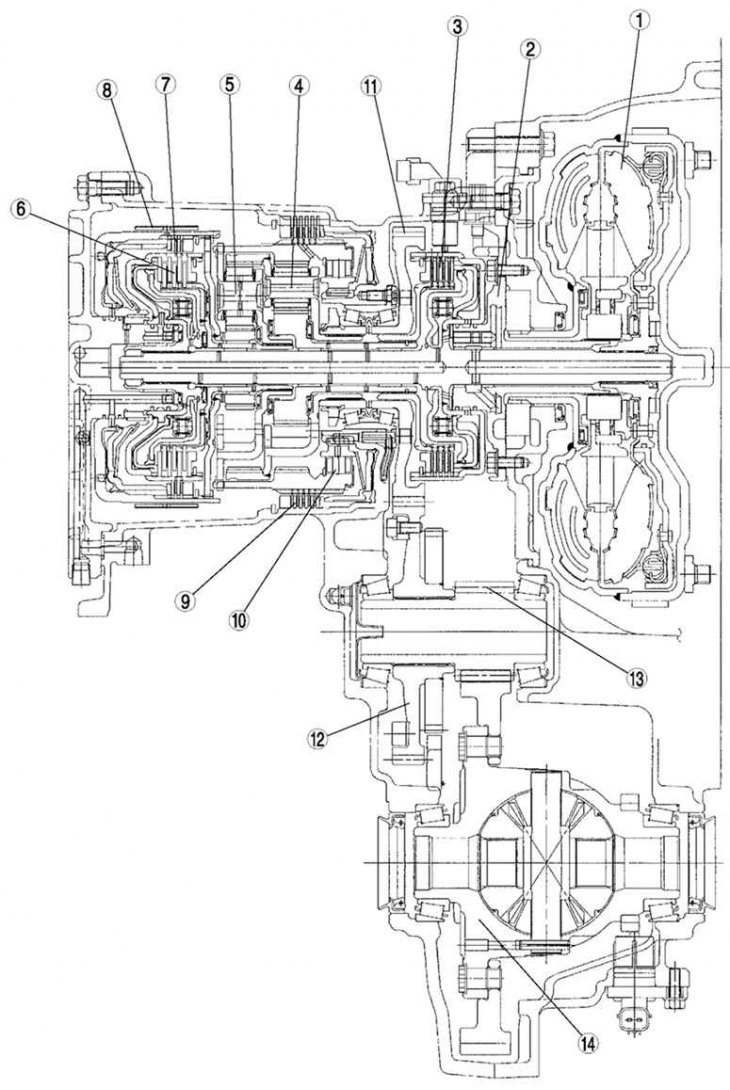

Рис. 3.72. Поперечное сечение автоматической коробки передач FN4A-EL автомобиля Mazda 3: 1 – гидротрансформатор; 2 – масляный насос; 3 – муфта переднего хода; 4 – планетарная передача переднего хода; 5 – планетарная передача заднего хода; 6 – сцепление 3–4; 7 – муфта включения заднего хода; 8 – лента тормоза 2–4; 9 – тормоз передачи заднего хода и пониженной передачи; 10 – односторонняя муфта; 11 – шестерня первичного вала; 12 – шестерня вторичного вала; 13 – ведущая шестерня главной передачи; 14 – дифференциал
[Оригинальный материал на сайте: MAZBOOK.ru]
Переданная движущая сила управляет каждым сцеплением и тормозом в соответствии с давлением включения сцепления от соленоидов рабочего цикла. Планетарные передачи изменяют передаточное отношение для оптимизации движущей силы. Далее движущая сила передается через дифференциал к валу привода колес и затем – к колесам.
