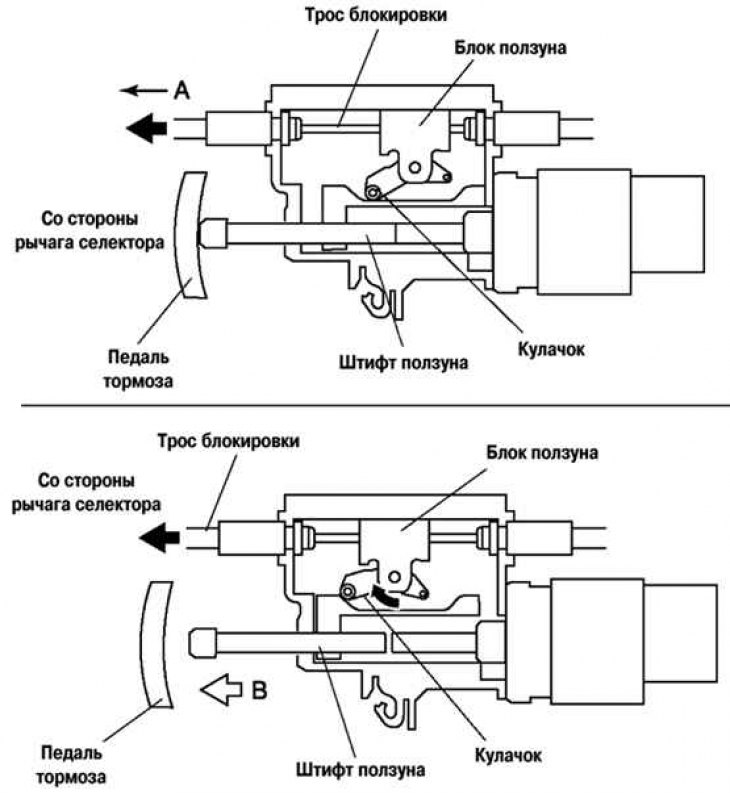

- педаль тормоза нажата;
- кнопка рычага селектора нажата.
Рис. 3.77. Работа механизма переключения автоматической коробки передач
Когда педаль тормоза не нажата, штифт ползуна находится в положении, показанном на рисунке 3.77, задаваемом педалью тормоза. Таким образом блок ползуна заблокирован кулачком. В этом положении блокируется трос блокировки и кулачок блокировки, направляющий штифт на рычаге переключения передач также не перемещается из занимаемого положения. Причем, рычаг селектора не может быть переведен ни в одно положение кроме Р.
Когда педаль тормоза нажата, штифт ползуна свободно перемещается в направлении В. Блок ползуна также может свободно двигаться. Трос блокировки и кулачок блокировки не блокируются, таким образом становится возможным перевод рычага из положения Р.
