Приборы объединены в общую панель приборов. После снятия панели приборов можно снять приборы и лампы освещения.
В этой главе описаны также рычаги управления на передней панели.
Снятие
Снять переключатель на рулевой колонке.

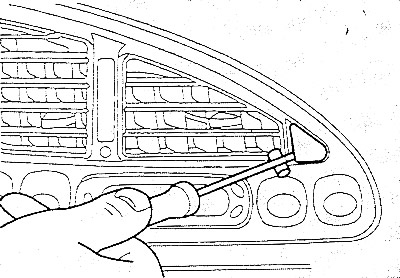

Снять крышку бокового винта крепления, поддев ее маленькой отверткой. При этом подложить под отвертку кусок бумаги, чтобы не повредить крышку (козырек).

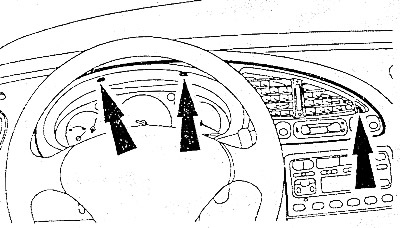

Открутить винты крепления козырька.

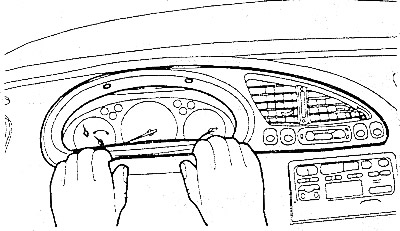

Осторожно подтянуть- козырек вперед и отцепить его внизу от передней панели-в двух местах.
С задней стороны снять штекер для обогрева заднего стекла, часов и задних/передних противотуманных фар.
Вынуть козырек.
Внимание: Для снятия панели приборов снимается трос привода спидометра, но он остается в автомобиле. Если трос нужно снять, то перед этим пометить положение его установки, чтобы при установке поставить его таким же образом.

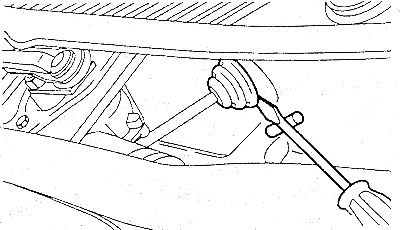

Поддеть и вытащить сквозную втулку для троса из перегородки моторного отсека.
Указание: Для наглядности не показаны тяги привода стеклоочистителя.

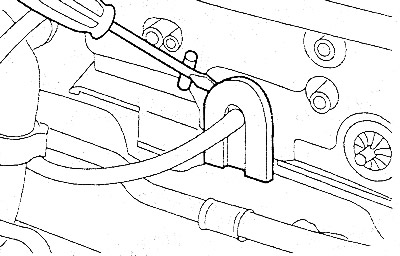

Поддеть и вынуть сквозную втулку для троса привода спидометра с выступа перегородки моторного отсека.

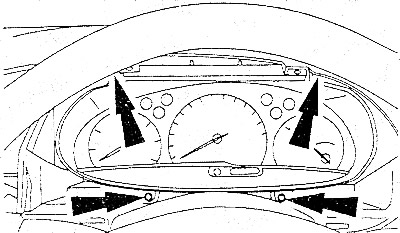

Открутить винты крепления панели приборов.
Поднять и подпереть автомобиль.

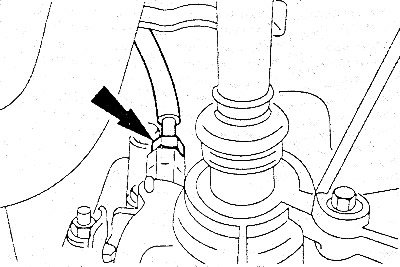

Открутить трос привода спидометра от коробки передач.
Опустить автомобиль.

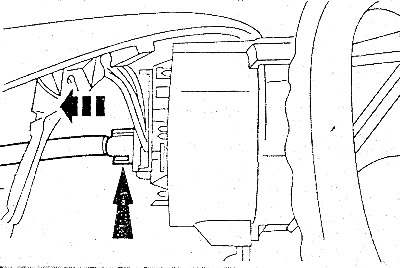

Осторожно вытащить панель приборов.
Захватить за панелью приборов трос привода спидометра, отцепить (стрелка) и снять его.
Статья опирается на данные сайта: MazBook.ru

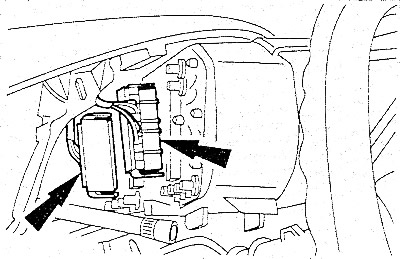

Снять штекер и вынуть панель приборов.
Внимание: Не класть панель приборов защитным стеклом вниз.
Установка
Поставить панель приборов и надеть на ее заднюю сторону штекер.
Надеть трос привода спидометра и закрепить его.
Осторожно вдвинуть панель приборов в отверстие передней панели.
Поднять и подпереть автомобиль.
Закрутить трос привода спидометра на коробке передач моментом 7 Нм.
Опустить автомобиль.
Затянуть винты крепления панели приборов.
Вставить сквозные втулки троса привода спидометра на выступ и в саму перегородку моторного отсека.
Установить козырек панели приборов. С задней стороны надеть штекеры обогрева заднего стекла, часов и противотуманных фар.
Закрепить козырек внизу и укрепить тремя винтами. Установить крышку левого винта.
Установить переключатель на рулевой колонке.
