2. Отверните винты, отсоедините пистоны и снимите центральную консоль.
3. При необходимости, разберите центральную консоль.
4. При снятии и установке, а также разборке и сборке центральной консоли руководствуйтесь сборочным рисунком "Центральная консоль".
Центральная консоль (тип 1).
1 - кожух рычага МКПП и рычага раздаточной коробки,
2 - держатель кожуха,
3 - пепельница,
4 - пистон,
5 - винт,
6 - изолятор №2,
7 - установочная пластина,
8 - изолятор №1.

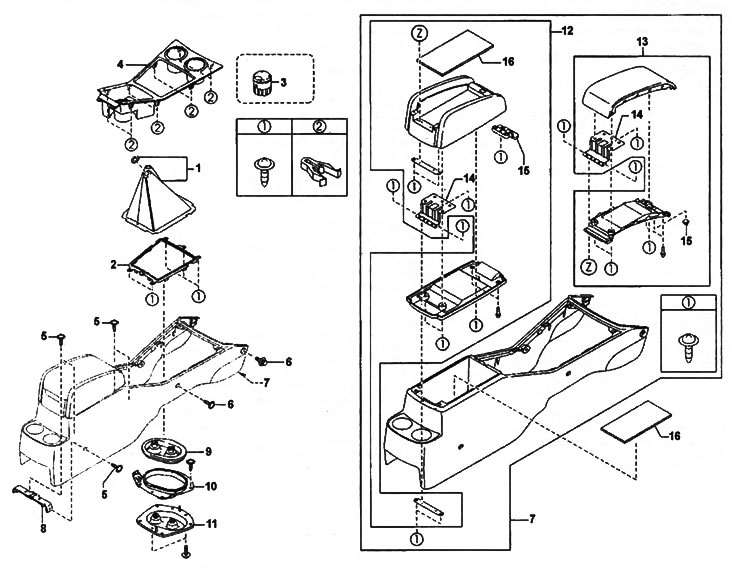

Центральная консоль (тип 2).
1 - кожух рычага МКПП и рычага раздаточной коробьм,
2 - держатель кожуха,
3 - пепельница,
4 - верхняя отделка центральной консоли,
5 - винт,
6 - пистон,
7 - центральная консоль,
8 - кронштейн центральной консоли,
9 - изолятор №2,
10 - установочная пластина,
11 - изолятор №1,
12 - вещевой ящик консоли,
13 - крышка вещевого ящика,
14 - петля ьрышкм,
15 - замок крыши вещевого ящика,
16 - отделка вещевого ящика.
Примечание: на рисунках показана центральная консоль для автомобиля Mazda ВТ-50. Расположение компонентов центральной консоли автомобиля Ford Ranger аналогично.
5. Сборка и установка производятся в порядке, обратном разборке и снятию.
При установке замените поврежденные детали и пистоны на новые.
