Коленчатый вал (Mazda BT-50 (1))

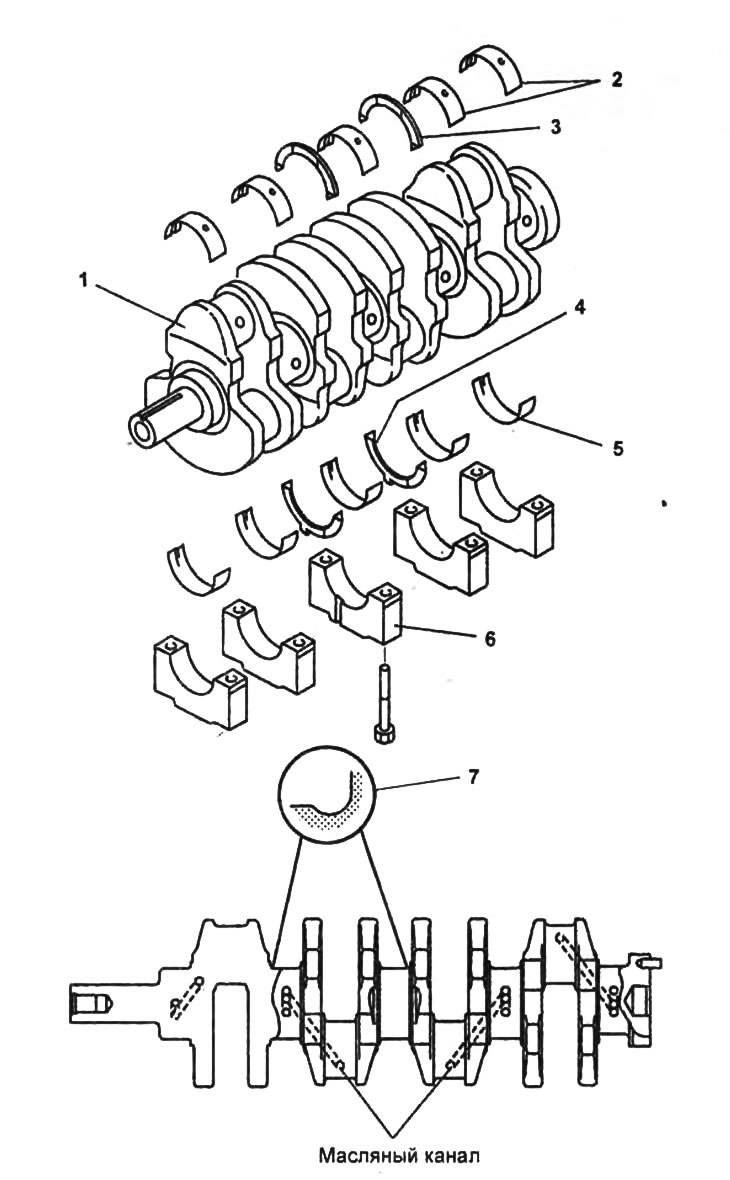

Коленчатый вал стальной, пятиопорный с восемью противовесами, установленными на продолжении щек коленчатого вала. Подвод масла к коренным шейкам коленчатого вала осуществляется со стороны блока цилиндров. Подвод масла к шатунным шейкам коленчатого вала осуществляется по каналам от коренных шеек.

На носок коленчатого вала двигателя установлена приводная шестерня, используемая для привода балансирных валов и ТНВД (через систему шестерен) и газораспределительного механизма. Упорные полукольца устанавливаются в опору третьей коренной шейки.

Крышки коренных подшипников выполнены раздельными. Вкладыши коренных подшипников сделаны из алюминиевого сплава. Верхние вкладыши коренных подшипников имеют масляные отверстия и канавки, через которые осуществляется подача масла в коленчатый вал.

На шкив коленчатого вала установлены демпфер и специальная крышка, служащие для снижения вибраций и шумов.
