Снятие и установка
Внимание:
- При установке датчика положения распределительного вала убедитесь, что он тщательна очищен от любых посторонних металлических материалов, иначе при работе датчика сигнал от него будет искажен.
- Не допускайте попадания жидкости на разъем датчика, это может привести к неправильной работе датчика.
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Отсоедините разъем от датчика положения распределительного вала.

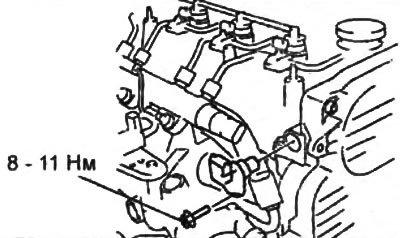

3. Отверните болт крепления и снимите датчик положения распределительного вала с головки блока цилиндров.
- Момент затяжки — 8-11 Нм
4. Установка деталей производится в последовательности, обратной снятию.
Проверка
1. Установите частоту вращения холостого хода.

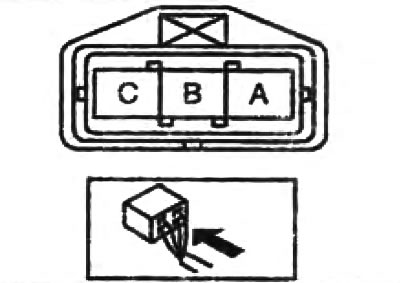

2. Проверьте выходное напряжение на выводах датчика.
Напряжение на выводах:
- А — всегда около 0 В
На выводе "В" напряжение должно варьироваться в зависимости от частоты вращения коленчатого вала, от ~ 0 В на низкой частоте, до ~ 5 В на высокой частоте
- В — всегда около 5 В
Если напряжение на выводах датчика отличается от приведенного, замените датчик.
