Снятие
1. Отсоедините провод от отрицательной клеммы аккумулятора.
2. Слейте жидкость из радиатора (см. Раздел 1).
3. Ослабьте хомут крепления и отделите верхний шланг от радиатора (см. иллюстрацию).

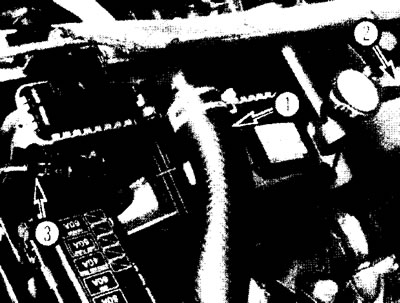

5.3. Компоненты на радиаторе 1. Верхний шланг; 2. Перепускной шланг; 3. Электрический соединитель
4. Отсоедините перепускной шланг от заливной горловины радиатора.
5. Отключите электропроводку датчика (см. иллюстрацию) и вентилятора. Ослабьте хомут и отделите от радиатора нижний шланг.

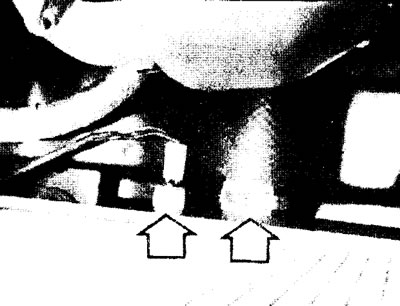

5.5. Отключите электропроводку датчика и отсоедините шланг от основания радиатора (указаны стрелками)
6. Если Ваш автомобиль оборудован автоматической коробкой передач, отделите трубки охладителя трансмиссионной жидкости.
Примечание: Некоторые автомобили оборудованы особыми соединительными муфтами трубок охладителя, для отделения которых требуется специальный инструмент T82L-9500-AH (см. иллюстрации). Закупорьте муфты и трубки, чтобы предотвратить утечку.

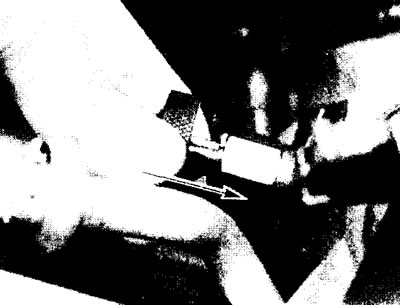

5.6а. Некоторые соединительные муфты трубок охладителя трансмиссионной жидкости можно отделить только специальным инструментом T82L-9500-AH

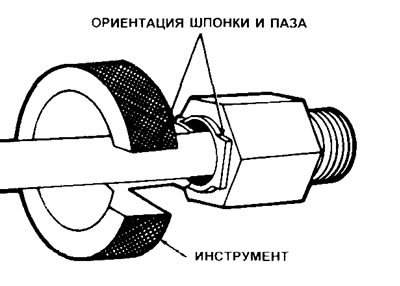

5.6b. ... паз на фланце инструмента должен стоять в одной плоскости со шпонкой муфты...

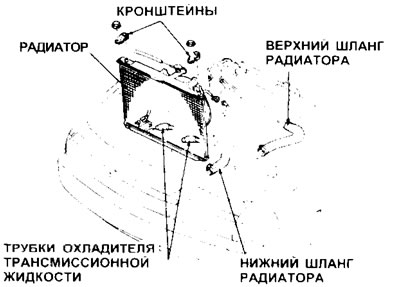

5.7а. Монтажные детали радиатора и прикрепленные к нему компоненты
7. Снимите четыре гайки, крепящие кронштейны радиатора (см. иллюстрации). Снимите сборку радиатора и вентилятора с автомобиля.

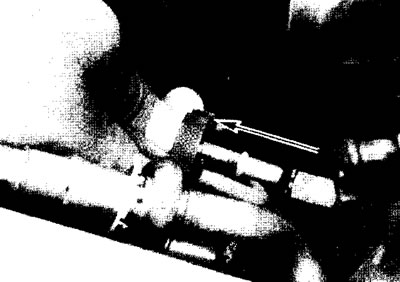

5.7а. Монтажные детали радиатора и прикрепленные к нему компоненты

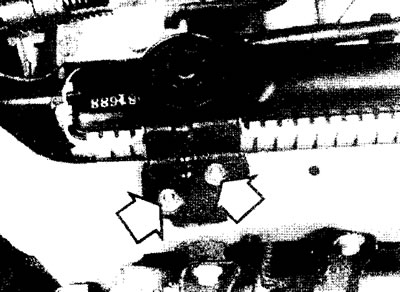

5.7b. Снимите по две гайки (указаны стрелками) с каждого из кронштейнов радиатора
Установка
8. Осмотрите втулки креплений на наличие повреждений. Замените их в случае необходимости.
9. Установка производится в обратном снятию порядке. Удостоверьтесь, что основание радиатора установлено должным образом.
10. После установки доведите уровень охлаждающей жидкости в системе до нормы (см. Раздел 1).
