Снятие
1. Отсоедините отрицательный провод от аккумулятора.
2. Снимите щуп измерения уровня масла.
3. Поднимите автомобиль, закрепите его надежно на подпорках. Слейте охлаждающую жидкость и масло, снимите масляный фильтр (см. Раздел 1).
4. Снимите крепежную скобу датчика в поддоне, отключи те электрический соединитель от датчика.
5. Снимите сборку передней выхлоп ной трубы (см. Раздел 4).
6. Снимите стартер (см. Раздел 5).
7. Снимите водяной насос, крепежный кронштейн и промежуточный шкив механизма натяжения (см. Раздел 3).
8. Открутите монтажные болты и гайку с переднего конца правой поперечины (см. иллюстрацию).

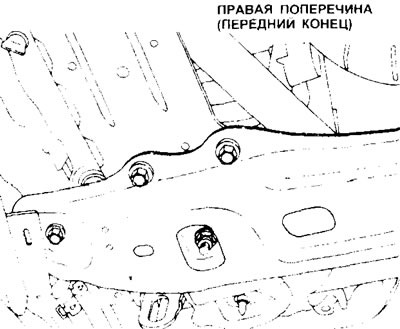

13.8. Открутите монтажные болты и гайки на переднем конце поперечины
9. Ослабьте, но не снимайте, болты и гайку на заднем конце правой поперечины. Опустите поперечину насколько возможно, чтобы она не мешала снятию поддона.
Предупреждение: При попытке снять поддон без опускания поперечины можно повредить дефлектор (см. иллюстрацию).

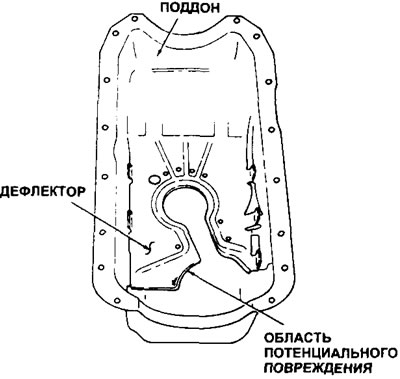

13.9. Поддон должен перемещаться прямо без разворота, иначе можно повредить дефлектор
10. Открутите поддон и удалите его из-под автомобиля (см. иллюстрацию). Если поддон трудно оторвать, ударьте по нему резиновой киянкой.

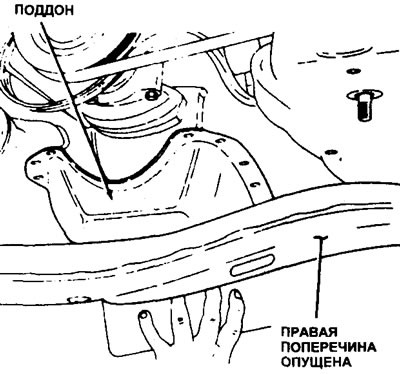

13.10. Опустите поддон и переместите его над поперечиной
Установка
11. Удалите остатки материала прокладки с совмещающихся поверхностей, очистите совмещающиеся поверхности блока цилиндров и поддона.
12. Установите новую прокладку на поддоне (см. иллюстрацию), используя клей (Форд D7AZ-19B508-A или эквивалентный).

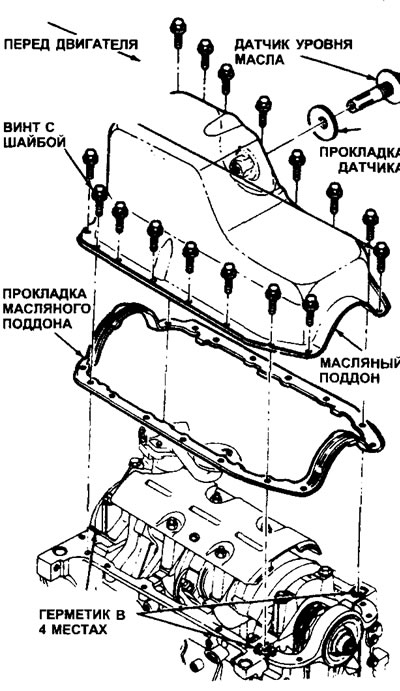

13.12. Компоненты масляного поддона
[Основано на данных веб-сайта: MAZBOOK.ru]
13. Нанесите герметик (Форд D6AZ-19562-А или эквивалентный) в местах соприкосновения блока цилиндров и задней крышки коренного подшипника и крышки приводной цепи (всего в четырех местах).
Примечание: Руководствуйтесь инструкцией изготовителя прокладки. Не допускайте высыхания герметика до установки поддона.
14. Разместите поддон на блоке двигателя, вставьте болты и зажмите их моментом затяжки, указанным в Спецификациях.
15. Установите оставшиеся части в обратном снятию порядке.
16. Установите новый масляный фильтр, добавьте охлаждающую жидкость и масло. Запустите двигатель, и проверьте его на утечки.
