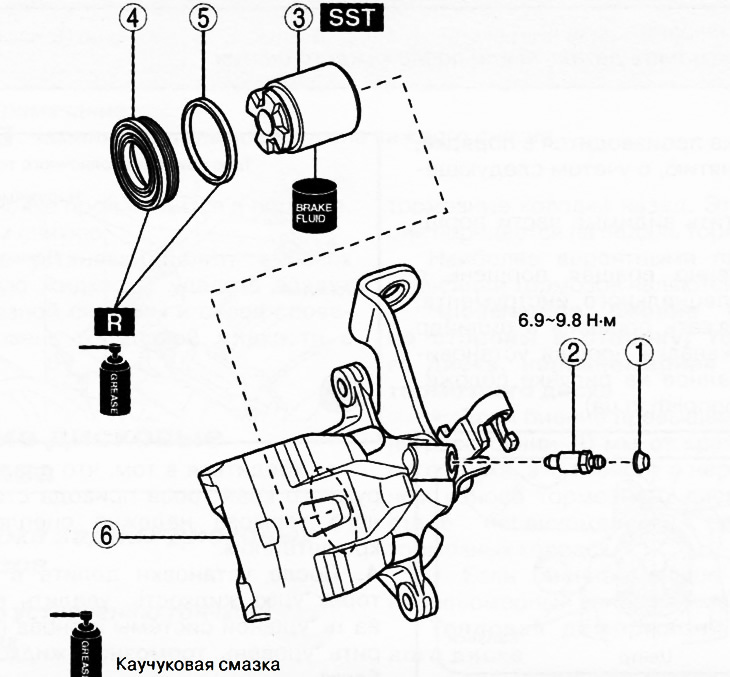

1. Vérző mellbimbó sapka.
2. Vérző szerelvény.
3. Dugattyú.
4. Portok.
5. Dugattyútömítés.
6. Féknyereg ház.
Jegyzet:
: Cserélje ki az alkatrészt egy újra minden eltávolítás után.
: használjon speciális szerszámokat vagy eszközöket.
: Engedjen be fékfolyadékot.
Szerelje szét a féknyereget az ábrán látható sorrendben, figyelembe véve a következőket:

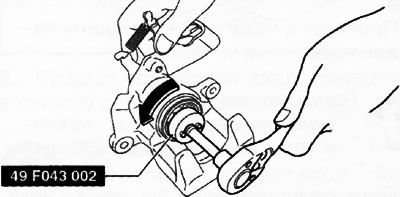

- Egy speciális szerszám segítségével forgassa el a dugattyút az óramutató járásával ellentétes irányba, és vegye ki a féknyereg hengeréből.
Az összeszerelés fordított sorrendben történik, figyelembe véve a következőket:
- Szerelje fel a csomagtartót a dugattyúra.

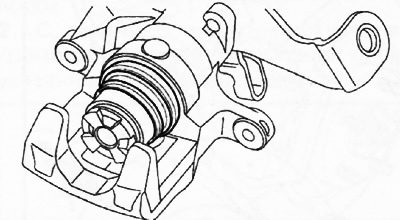

- Illessze be a dugattyúra szerelt csomagtartó széleit a féknyereg hornyába az ábrán látható módon.

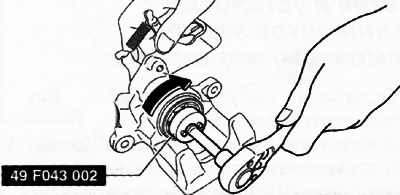

- Egy speciális szerszám segítségével lassan forgassa el a dugattyút, hogy a dugattyút teljesen benyomja a hengerbe.
- Győződjön meg arról, hogy a csomagtartó biztonságosan be van dugva a dugattyúhoronyba.
