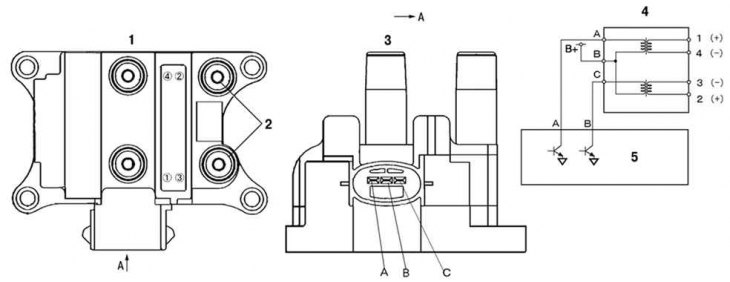

Rajz. 2.70. Gyújtótekercs: 1 – gyújtótekercs – felülnézet; 2 – másodlagos következtetések; 3 – gyújtótekercs – oldalnézet; 4 – gyújtótekercs; 5 – PCM blokk
A gyújtótekercs két tekercses. Az 1. és 4., illetve a 2. és 3. hengerhez (egyező párok). A két szekunder kapocs tartalmazza a szekunder tekercs pozitív és negatív kapcsait. A szekunder tekercsek zárt áramköre nagyfeszültségű vezetékekből, két gyújtógyertyából és a hengerfejből áll. Ennek eredményeként egy tekercs két hengert táplál meg. A gyújtási impulzust a PCM egység beépített gyújtórendszere állítja elő (2.70. ábra).
