Масовни поени
Ови симболи означавају тачке уземљења електричних инсталација.

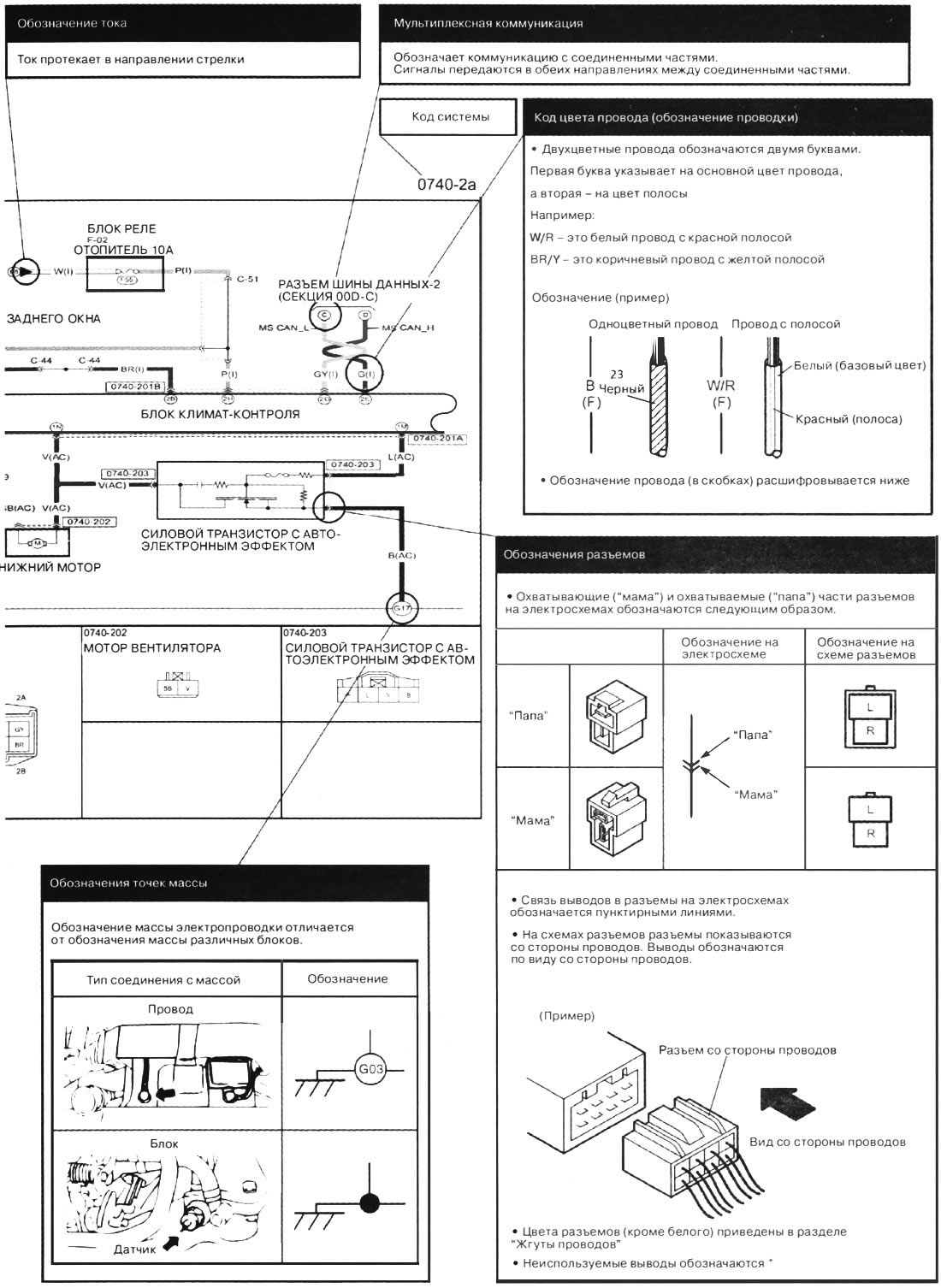

Шеме ожичења/дијаграми конектора
Ови дијаграми показују кола сваког система, од напајања до уземљења. Страна напајања је на врху кола, а страна тачке уземљења је на дну. Електрични дијаграми показују електрична кола са искљученим контактом.
Испод су примери ознака конектора на електричним колима.
Ознака жице
| Назив снопа ожичења | Ознака | |
| Предњи кабелски свежањ | (F) |  |
| Предњи кабелски свежањ #2 | (F2) | |
| Ожичење мотора | (Е) |  |
| Кабелски сноп на контролној табли | (D) |  |
| Задњи кабелски свежањ | (R) |  |
| Задњи кабелски свежањ бр.2 | (R2) | - |
| Задњи кабелски свежањ бр.3 | (R3) | - |
| Задњи кабелски свежањ бр.4 | (R4) | - |
| Задњи кабелски свежањ бр.5 | (R5) | - |
| Кабелски свежањ инструмент табле | (1) | - |
| Кабелски свежањ за контролу емисије | (ЕМ) | - |
| Кабелски сноп система за контролу емисије бр. 2 | (ЕМ2) | - |
| Ожичење система за контролу емисије #3 | (ЕМ3) | - |
| Кабелски свежањ врата бр.1 | (DR1) | - |
| Кабелски свежањ врата бр.2 | (DR2) | - |
| Кабелски свежањ врата бр.3 | (DR3) | - |
| Кабелски свежањ врата бр.4 | (DR4) | - |
| Подни сноп ожичења | (FR) | - |
| Кабелски свежањ унутрашњег осветљења | (IN) | - |
| Кабелски сноп унутрашњег осветљења бр.2 | (IN₂) | - |
| Кабелски свежањ клима уређаја | (АС) | - |
| Кабелски свежањ за убризгавање горива | (INJ) | - |
| Кабелски свежањ паркирне кочнице | (НВ) | - |
Оригинална верзија чланка на веб-сајту [www.MazBook.ru]
Ознака боје жице
| Боја | Код |
| Црно | B |
| Плава | L |
| Браон | BR |
| Тамно плава | DL |
| Тамно зелена | GY |
| Зелена | G |
| Светло плава | LB |
| Светло зелена | LG |
| Оранге | O |
| Пинк | Р |
| Црвени | R |
| Небо плаво | SB |
| Беж | T |
| Виолет | V |
| Бела | W |
| Жута | Y |
