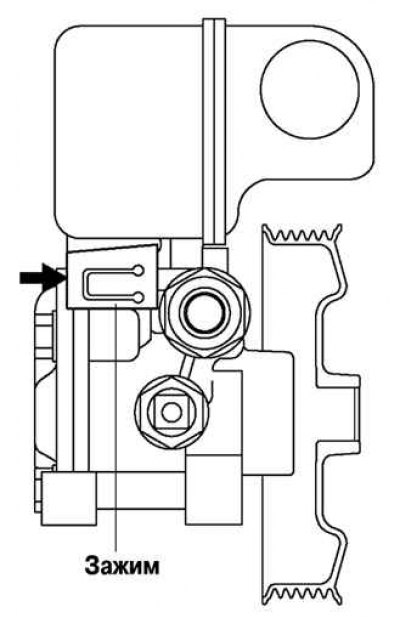

Цртање. 5.34. Уградња обујмице пумпе серво управљача
Поставите стезаљку у правцу приказаном на слици 5.34.
Уверите се да је око стезаљке закључано.

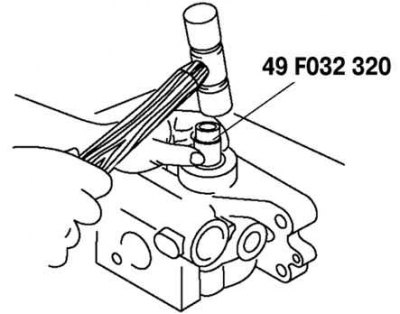

Цртање. 5.35. Уградња уљне заптивке у кућиште предње пумпе
Уградите уљну заптивку у предње кућиште пумпе помоћу специјалног алата и најлонског чекића (слика 5.35).

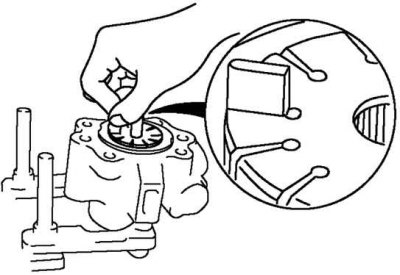

Цртање. 5.36. Склоп сечива
Поставите лопатице у ротор тако да се заобљене ивице уклапају у гребен (слика 5.36).

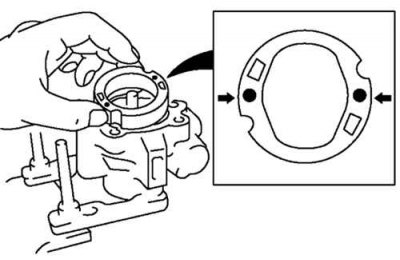

Цртање. 5.37. Уградња прстена статора у кућиште предње пумпе
Уградите прстен статора у предње кућиште пумпе са ознаком окренутом нагоре (слика 5.37).
Након постављања задњег кућишта, окрените осовину руком да бисте проверили да ли се ротација глатко.
Уградите осовину у предње кућиште пумпе.
Уградите пумпу и затегните три монтажна вијка.
Инсталирајте конектор сензора притиска.
Уградите погонски ремен.
Одзрачите хидраулички круг управљачког механизма.
Проверите да ли хидраулична течност цури и капље.
Проверите и инсталирајте волан.
