Motor elektrického ovládania okien je vybavený konektorom a prevodom.
Dva bezdotykové spínače na Hallovom snímači sú inštalované v zásuvke.
Bezdotykový spínač na Hallovom snímači využíva súpravu magnetov na otočnom hriadeli na snímanie otáčania motora elektrického ovládania okna a vysiela časovaný impulz do hlavného spínača elektrického ovládania okna.
Bezdotykový spínač na Hallovom snímači č. 1 vyšle jeden impulz pri každej otáčke hriadeľa motora okna. Podľa toho hlavný spínač elektrického ovládania okien určuje uhlovú rýchlosť otáčania elektromotora.

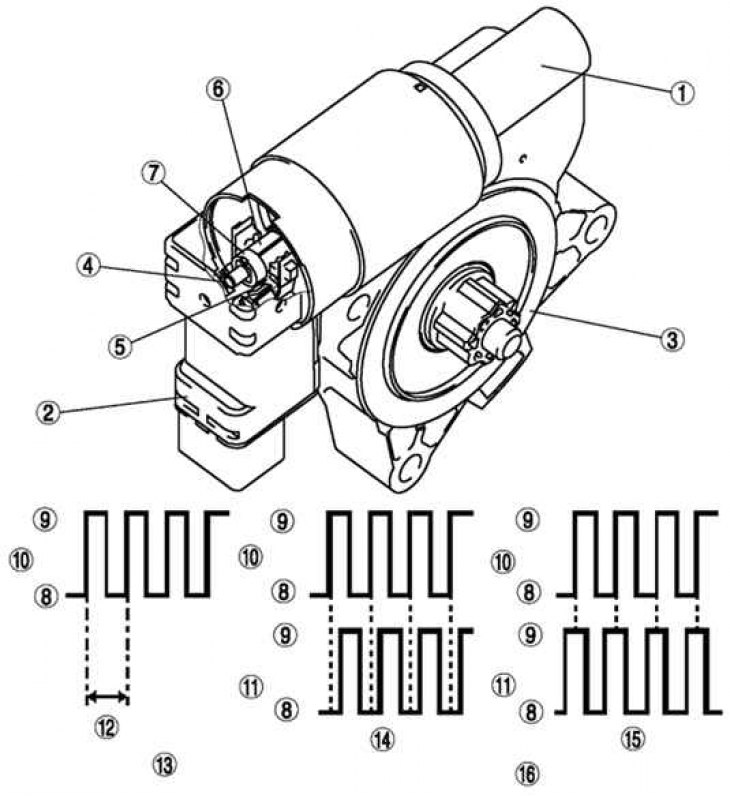

Ryža. 8.32. Motor elektrického ovládania okien so servomotorom: 1 - elektromotor; 2 - konektor; 3 - prevod; 4 - bezkontaktný spínač na Hallovom snímači č.1; 5 - bezkontaktný spínač na Hallovom snímači č. 2; 6 - hriadeľ; 7 - magnet; 8 - nízka; 9 - vysoká; 10 - impulz (Bezdotykový spínač na Hallovom snímači č.1); 11 - impulz (Bezdotykový spínač na Hallovom snímači č.2); 12 - jedna otáčka motora elektrického ovládania okien so servopohonom; 13 – detekcia vzdialenosti pohybu skla; 14 - hore; 15 - dole; 16 - detekcia smeru pohybu skla
Hlavný spínač určuje smer otáčania motora elektricky ovládaného okna rozdielom medzi najvyšším a najnižším bodom impulzu z každého bezdotykového spínača na Hallovom snímači č. 1 a 2.
