Niekoľkokrát stlačte brzdový pedál.
Pri zaťahovaní páky parkovacej brzdy silou rovnajúcou sa 98 N skontrolujte zdvih páky systému parkovacej brzdy.
Zdvih piesta je 3–6 kliknutí.

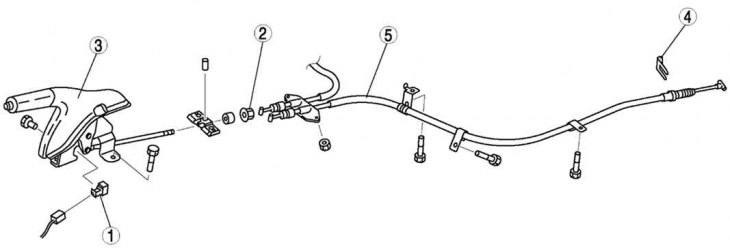

Kreslenie. 6.47. Okruh parkovacej brzdy: 1 – spínač systému parkovacej brzdy; 2 – nastavovacia matica; 3 – páka parkovacej brzdy; 4 – svorka; 5 – káble systému parkovacej brzdy
Nastavenie systému parkovacej brzdy
Naštartujte motor a niekoľkokrát stlačte brzdový pedál.
Zastavte motor.
Vyberte popolník za stredovou konzolou.

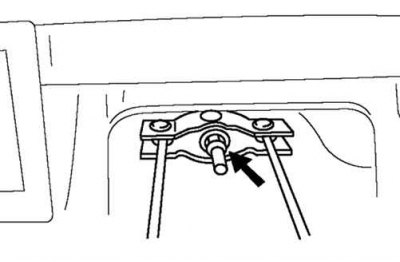

Kreslenie. 6.48. Nastavovacia matica parkovacej brzdy
Otočte nastavovaciu maticu, ako je znázornené na obrázku 6.48.
Po úprave postupujte takto:
- otočte kľúč zapaľovania do polohy ON, potiahnite páku parkovacej brzdy o jedno kliknutie a skontrolujte, či sa rozsvieti kontrolka parkovacej brzdy;
- uistite sa, že zadné brzdy neblokujú kolesá.
Demontáž a montáž systému parkovacej brzdy
Odstráňte stredovú konzolu.
Odstráňte sedák zadného sedadla (4SD) alebo zadné sedadlo.
Odstráňte držiak výfukového potrubia.
Demontujte konektor spínača parkovacej brzdy.
Odskrutkujte nastavovaciu maticu, skrutky zaisťujúce páku parkovacej brzdy a vyberte zostavu páky.
(Celý text je na webovej stránke: «www.mazbook.ru»)
Nainštalujte v opačnom poradí ako pri demontáži.
Nastavte dráhu páky parkovacej brzdy.
